《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

9. (2024·山东济宁中考)在如图所示的电路中,电源电压为$6\ V$。当开关$S$闭合后,电路总功率变化了$1.8\ W$,则电流表示数变化了0.3$A$,电阻$R = $20$\Omega$。

答案： 0.3　20

10. 小聪通过实验测定额定电压为$2.5\ V$的小灯泡的电功率。

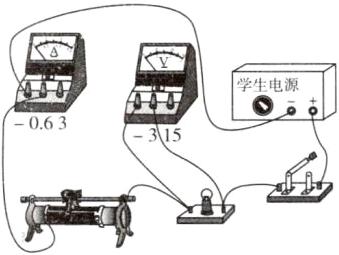

(1)在图甲中,请你用笔画线表示导线,把图中的电路连接好(请勿更改原有导线,导线不得交叉)。
(2)在连接电路时,开关应该是______的。
(3)正确连接电路后,闭合开关,发现小灯泡不发光,电压表和电流表都有较小的示数,则小灯泡不发光的原因可能是______。调节滑动变阻器,使电压表的示数为______$V$,小灯泡正常发光。若此时电流表的示数如图乙所示,其示数为______$A$,则小灯泡的额定功率是______$W$。

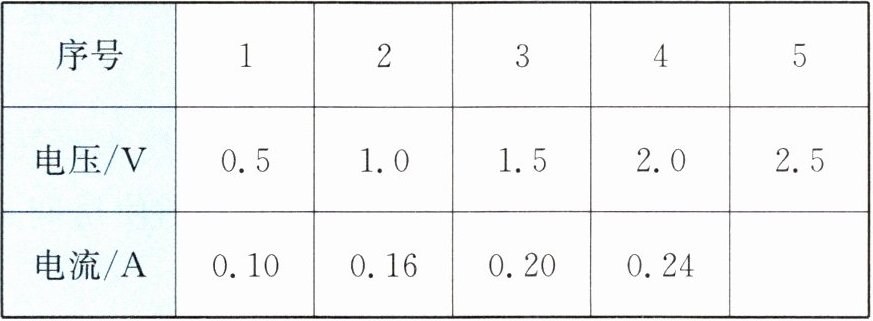

(4)继续进行实验,得到下表的数据,小聪分析表中数据,认为小灯泡的电功率不能求平均值,其原因是______；进一步通过对表中数据进行分析应该知道,______(选填“能”或“不能”)用该装置探究电流与电压的关系。

答案：

(1)如图所示
　　　
(2)断开
(3)滑动变阻器接入电路的阻值过大　2.5　0.32　0.8
(4)小灯泡在不同电压下的功率不同　不能
