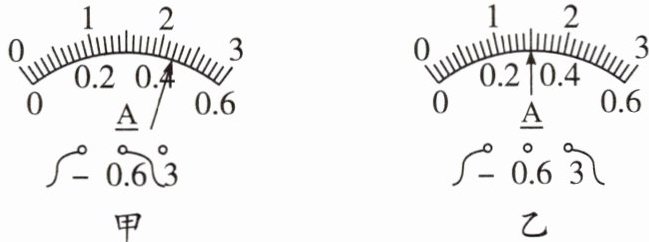

5. 图甲中电流表的示数是0.44$ A $,图乙中电流表的示数是1.5$ A $。

答案： 0.44 1.5

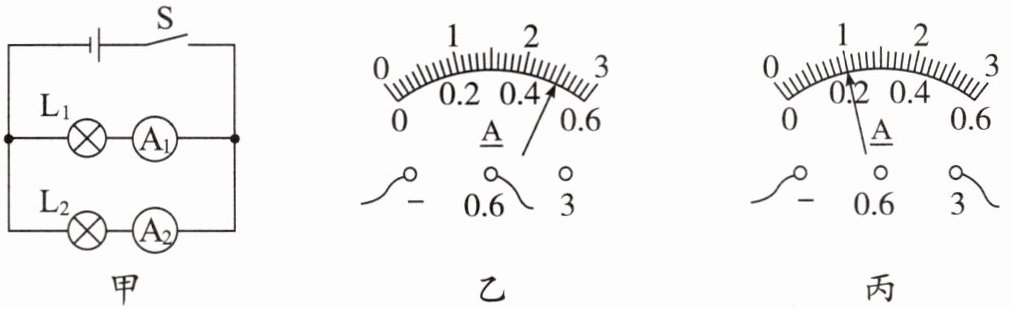

6. 如图甲所示,闭合开关 $ S $ 后,电流表 $ A_1 $、$ A_2 $ 示数分别如图乙、丙所示,则下列关于通过灯泡 $ L_1 $、$ L_2 $ 电流大小的判断正确的是(C)

A.通过 $ L_1 $ 的电流大于通过 $ L_2 $ 的电流
B.通过 $ L_1 $ 的电流等于通过 $ L_2 $ 的电流
C.通过 $ L_1 $ 的电流小于通过 $ L_2 $ 的电流
D.无法比较通过 $ L_1 $、$ L_2 $ 的电流大小

答案： C

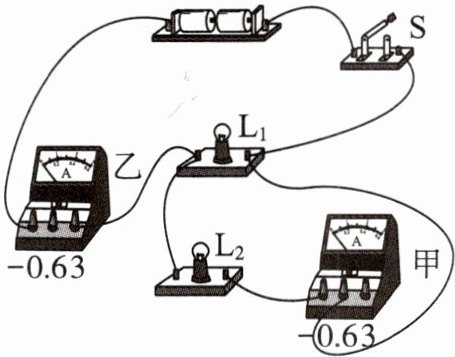

7. (多选)如图所示的电路,闭合开关,下列说法正确的是(ACD)

A.灯泡 $ L_1 $ 和 $ L_2 $ 是并联的
B.电流表甲测通过灯泡 $ L_1 $ 的电流
C.电流表甲测通过灯泡 $ L_2 $ 的电流
D.电流表乙测通过灯泡 $ L_1 $ 和 $ L_2 $ 的总电流

答案： ACD

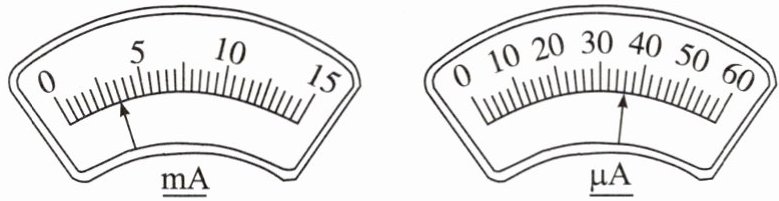

8. 如图所示的两个电流表刻度盘也许是你没有见过的,请试着读出它们的示数。

(1) 左图示数：3.5 mA；
(2) 右图示数：36 μA。

答案：
(1)3.5 mA
(2)36 μA
