《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

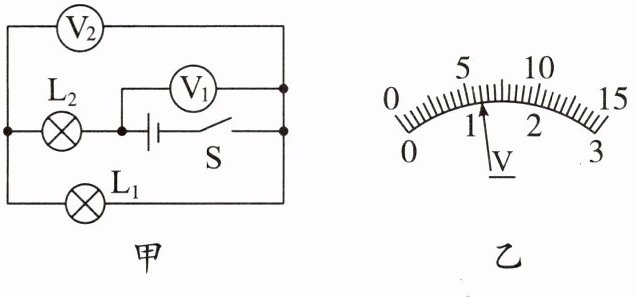

4. 如图甲所示的电路中,闭合开关 S 后,电压表$ V_1 $的示数如图乙所示,则电压表$ V_1 $的示数为2.6V,电源电压是2.6V。

答案： 2.6 2.6

5. 两个灯泡连接在同一电路中,用电压表测得它们两端的电压相等,则下列说法正确的是(A)
A.两个灯泡可能是串联的
B.两个灯泡一定是并联的
C.两个灯泡规格一定相同
D.通过两个灯泡的电流一定相等

答案： A

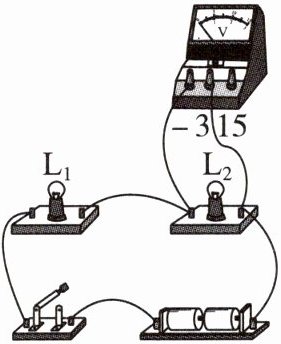

6. (2024·江苏盐城中考)在探究串联电路的电压规律时,闭合开关,两灯都不发光,电压表无示数,则可能的原因是(B)

A.$L_1 $短路
B.$L_1 $断路
C.$L_2 $短路
D.$L_2 $断路

答案： B

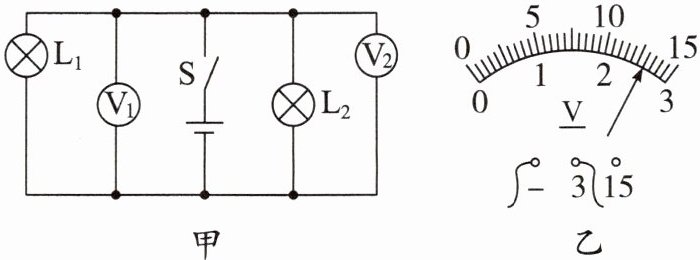

7. 如图甲所示的电路,闭合开关 S 后,灯$ L_1 $和$ L_2 $都发光,这时两只电压表的指针偏转角度相同,指针位置均为图乙所示。

(1) 灯$ L_1 $和$ L_2 $是_________(选填“串”或“并”)联的。
(2) 电源电压 U 为_________ V；灯$ L_1 $两端的电压$ U_1 $为_________ V。
(3) 求灯$ L_2 $两端的电压$ U_2。$
(1) 灯$ L_1 $和$ L_2 $是串(选填“串”或“并”)联的。
(2) 电源电压 U 为6 V；灯$ L_1 $两端的电压$ U_1 $为1.2 V。
(3) 求灯$ L_2 $两端的电压$ U_2。$
解：根据串联电路电压特点$U = U_1+U_2$，可得$U_2=U - U_1$。已知$U = 6V$，$U_1 = 1.2V$，则$U_2=6V - 1.2V=4.8V$。

答案： 1. （1）
由图甲可知，电流从电源正极流出，依次经过$L_2$、$L_1$、开关$S$回到电源负极，所以灯$L_1$和$L_2$是串联的。
2. （2）
电压表$V_2$测$L_1$两端电压，电压表$V_1$测电源电压。
因为串联电路中总电压等于各部分电压之和，所以$V_1$的量程是$0 - 15V$，分度值是$0.5V$，读数$U = 6V$；$V_2$的量程是$0 - 3V$，分度值是$0.1V$，读数$U_1=1.2V$。
3. （3）
解：根据串联电路电压特点$U = U_1+U_2$，可得$U_2=U - U_1$。
已知$U = 6V$，$U_1 = 1.2V$，则$U_2=6V - 1.2V=4.8V$。
综上，答案依次为：（1）串；（2）$6$；$1.2$；（3）$4.8V$。

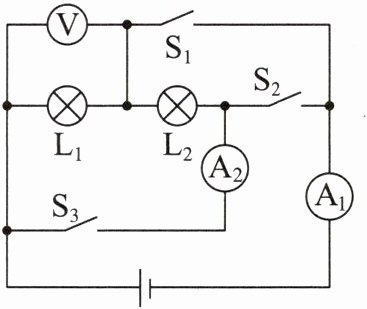

8. 在如图所示的电路中,电源电压保持不变。灯$ L_1、$$L_2 $是两个不同规格的小灯泡。只闭合开关$ S_1 $时,电压表的示数为 3 V；只闭合开关$ S_2 $时,电压表的示数为 1.2 V；只闭合开关$ S_1、$$S_3 $时,两电流表的示数分别为 0.46 A、0.18 A。电源电压为3 V；只闭合开关$ S_2 $时,灯$ L_2 $两端的电压为1.8 V；只闭合开关$ S_1、$$S_3 $时,通过灯$ L_1 $的电流为0.28 A；为了保证电路元件安全,此电路不允许同时闭合开关$S_{2}$、$S_{3}$。

答案： 3 1.8 0.28 $S_{2}$、$S_{3}$
