我们知道一节干电池的电压是 1.5 V,如果把两节干电池串联组成一个电源,这个电源两端的电压会是多少呢？当两个用电器串联或者并联时,电路中的电压又有什么规律呢？

答案： 1. 首先求两节干电池串联后的电源电压：
解：根据串联电池组电压规律$U = U_1+U_2$（$U_1 = U_2=1.5V$）。
则$U = 1.5V + 1.5V=3V$。
2. 然后阐述串联电路电压规律：
解：在串联电路中，$U = U_1 + U_2+\cdots+U_n$（$U$是总电压，$U_1,U_2,\cdots,U_n$是各用电器两端电压），即串联电路总电压等于各部分电路两端电压之和。
3. 最后阐述并联电路电压规律：
解：在并联电路中，$U = U_1 = U_2=\cdots=U_n$（$U$是总电压，$U_1,U_2,\cdots,U_n$是各支路用电器两端电压），即并联电路各支路两端电压相等，且等于电源电压。
答：两节干电池串联组成的电源两端电压是$3V$；串联电路总电压等于各部分电路两端电压之和（$U = U_1 + U_2+\cdots+U_n$）；并联电路各支路两端电压相等且等于电源电压（$U = U_1 = U_2=\cdots=U_n$）。

问题 1 串联电路的电压有什么关系

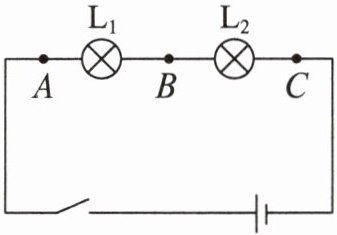

1. 如图所示,将电压表的两端分别连接 A 与 B、B 与 C、A 与 C,测量后可知电压之间的关系为______。

2. 串联电路中电

源

两端的电压等于各用电器两端的电压______,表达式为______。
3. 串联电池组两端的电压等于每节电池两端的电压______。

答案： 1.$U_{AC}=U_{AB}+U_{BC}$ 2.之和 $U=U_{1}+U_{2}+U_{3}+\cdots$ 3.之和

问题 2 并联电路的电压有什么关系
1. 如图所示,分别测出图中小灯泡$ L_1、$$L_2 $以及电源两端的电压。并联电路中两个支路上小灯泡两端的电压与电源两端的电压_________。

2. 并联电路中电源两端的电压与各支路上用电器两端的电压_________,表达式为_________。

答案： 1.相等 2.相等 $U=U_{1}=U_{2}=U_{3}=\cdots$
