阅读短文,回答下列问题。

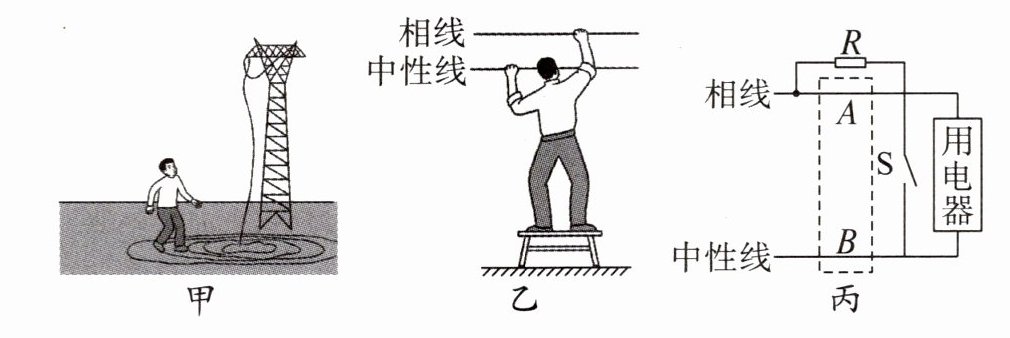

为了防止发生触电事故,家庭电路中一般都装有漏电保护器,家庭电路用电器漏电时,通过相线与中性线的电流不相等,漏电保护器中的检测装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中另有实验电路,由开关S与定值电阻组成,如图丙所示。人体意外触电时的危害程度与通过人体的电流大小有关。
查阅资料得知：由于人体的电阻会随着环境的改变而改变,人体的安全电压有5个等级(42 V,36 V,24 V,12 V,6 V)。如在皮肤干燥等情况下42 V以下的电压是安全的；在极端潮湿等环境中,6 V以下的电压才是安全的。

(1)如图甲所示的高压触电类型是______触电。如图乙所示,站在绝缘物上的人一手接触相线,另一手接触中性线,这属于______,此时漏电保护器______(选填“会”或“不会”)起到保护作用。
(2)如图丙所示,开关S______(选填“断开”或“闭合”)可以模拟用电器漏电,此时通过A、B两处的电流$ I_A $______(选填“＞”“=”或“＜”)$ I_B $。
(3)为确保人体在任何环境中都安全,测电笔内部电阻至少为21 400 Ω,则人体允许通过的最大电流为______ A。

答案：
(1)跨步电压 双线触电 不会
(2)闭合 ＜
(3)0.01【解析】
(1)高压线落地,由于有电流通过,大地有电阻,每步之间的电压较大,所以题图甲发生的是跨步电压触电。题图乙中,站在绝缘物上的人一手接触相线,另一手接触中性线,这属于双线触电;流过相线和中性线的电流相等,故漏电保护器不会切断电源,不能起到保护作用。
(2)当开关S闭合时,能模拟用电器的漏电情况,因为此时A、B两处电流是不相等的,A处电流小于B处电流(B处在干路中),相当于漏电了。
(3)在使用测电笔接触相线时,人体和测电笔串联。为确保人体在任何环境中都安全,测电笔内部电阻至少为21400Ω,在极端潮湿等环境中,加在测电笔上的电阻两端的电压U=220V-6V=214V,则人体允许通过的最大电流I=UR=214V21400Ω=0.01A。
