《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

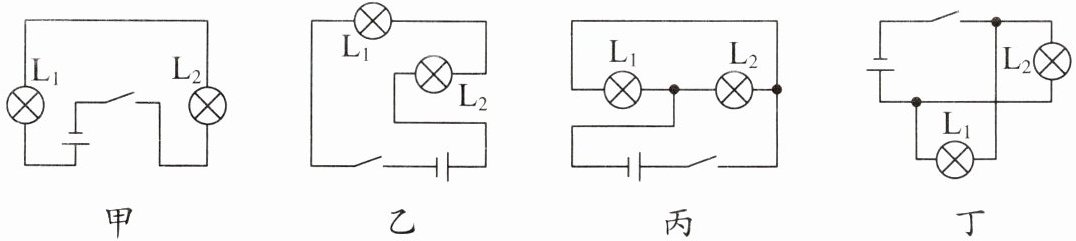

1. 下列电路图中,属于并联电路的是( )

甲 乙 丙 丁

A.甲、乙
B.甲、丁
C.乙、丙
D.丙、丁

答案： D

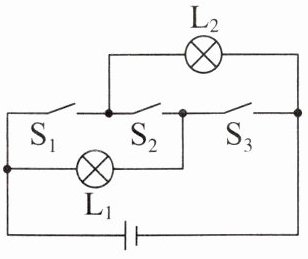

2. (2024·四川自贡中考)在如图所示的电路图中,闭合开关 $ S_1 $、$ S_3 $,断开开关 $ S_2 $,则灯泡 $ L_1 $、$ L_2 $ 是并(选填“串”或“并”)联的；若同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $,则会造成电路短路。

答案： 并 短路

3. 关于串联电路和并联电路,下列说法不正确的是(D)
A.串联电路中,各用电器首尾依次连接；并联电路中,各用电器并列连接
B.串联电路中电流只有一条路径；并联电路中有多条电流路径
C.串联电路中,各用电器不能独立工作；并联电路中,各用电器互不影响
D.串联电路中,开关的作用与位置无关；并联电路中,开关不能同时控制所有用电器

答案： D

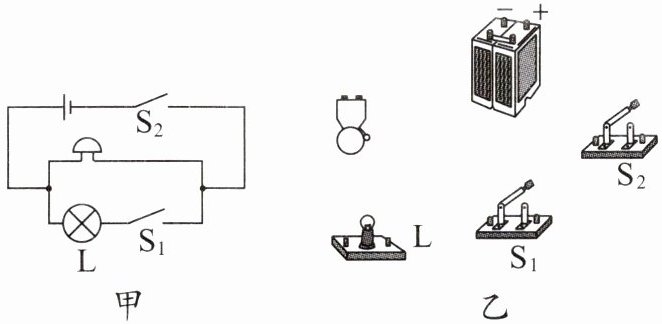

4. 根据图甲所示的电路图连接图乙中的实物元器件。
图甲 图乙

答案：
答案如图所示
