《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

9. 两个灯泡的U - I图像如下,将两灯并联接在220 V的家庭电路中,关闭家里其他所有用电器,两灯正常发光,则两灯正常工作时干路中的电流为0.65 A,两灯工作5 h,共消耗电能0.715 kW·h。

答案： 0.65 0.715

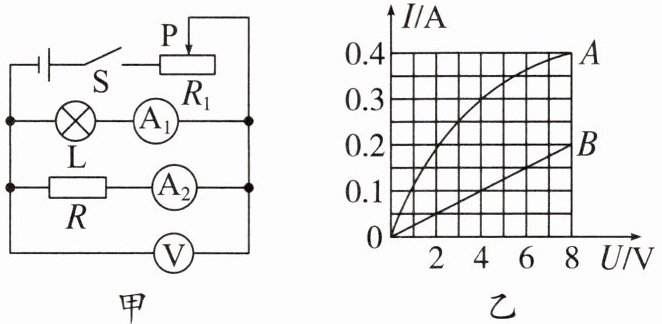

10. (2024·四川凉山州中考)小灯泡L和定值电阻接在如图甲所示的电路中,两者的I - U关系图像如图乙所示,图线______(选填“A”或“B”)是小灯泡的I - U关系图像,图线B所代表元件的阻值为______ Ω。当电压表的示数为8 V时,小灯泡L和定值电阻在10 s内消耗的总电能为______ J。

A 40 48

答案： A 40 48

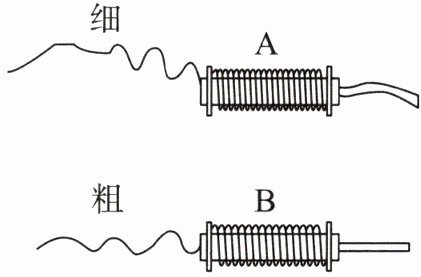

11. 右图为两个定值电阻A、B的内部结构示意图,A、B所用电阻丝(涂有绝缘漆)粗细均匀、材料相同,分别缠绕在相同的圆柱形绝缘棒上,圈数分别为55和33,A的电阻丝比B的电阻丝细。将A、B并联在电路中工作相同时间,通过分析说明哪个定值电阻消耗的电能多。

答案： 根据题意可知，A、B所用电阻丝(涂有绝缘漆)粗细均匀、材料相同，由于A的圈数比B的圈数多，A的电阻丝比B的细，所以A的阻值大于B的阻值。根据并联电路的电压、电流规律和欧姆定律可知，A两端的电压等于B两端的电压，通过A的电流小于通过B的电流，根据W=UI t知，A消耗的电能比B消耗的电能少。
