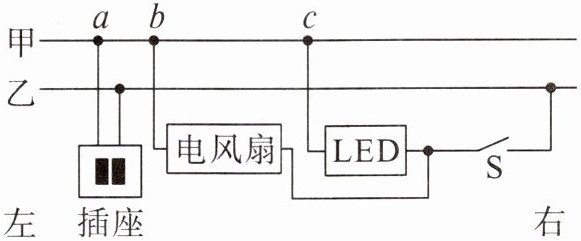

7. (2024·广东广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关 S,LED 灯发光,电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管才发光。由于出现故障,电风扇停止工作,LED 灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲 a、b 两点之间断路
D.输电线甲 b、c 两点之间断路

答案： D

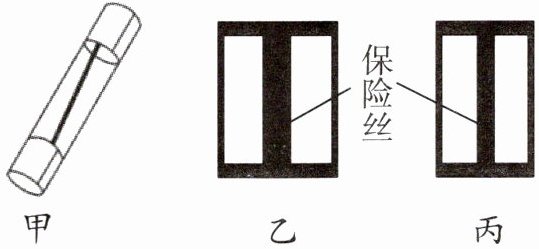

8. 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示,乙、丙两图分别是两个保险管的截面图。若两管内保险丝的材料相同,长度相同,粗细不同,则丙图中保险丝的电阻更大；当乙、丙两图中保险管通过相同的电流时,丙图中保险丝的热功率更大,丙图中保险丝更容易熔断(均选填“乙”或“丙”)。
]

答案： 丙　丙　丙

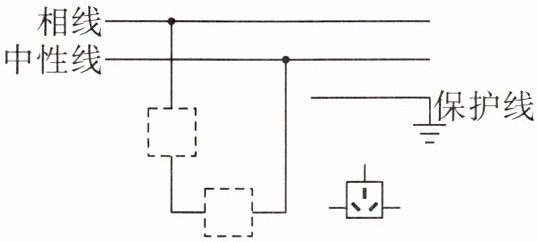

9. (2024·江苏常州中考)请在图中虚线框内画出开关 S 和电灯 L 的符号,并用笔画线表示导线将三孔插座接入电路。
]

答案：

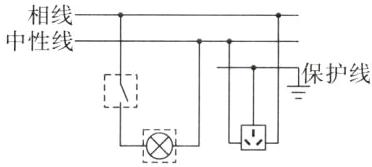

如图所示
