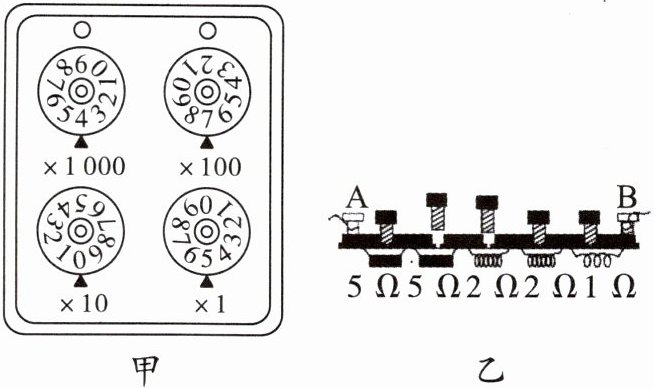

8. 如图甲所示,电阻箱的示数是4705Ω。图乙所示的是插入式电阻箱,当铜塞插入间隙时,相应的电阻被短路,图中A、B两个接线柱之间的电阻值是7Ω。

答案： 4705 7

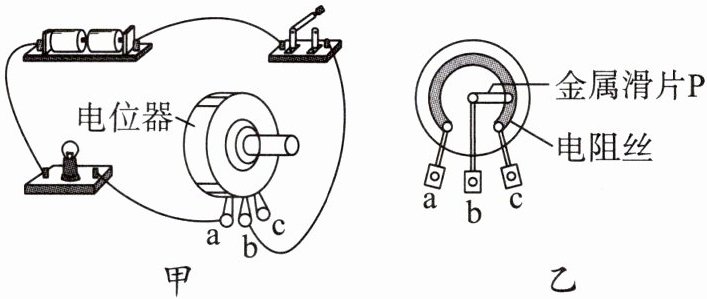

9. 小华用电池组、小灯泡、电位器、导线和开关组成了一个调光电路,如图甲所示。图乙是电位器的内部构造示意图。闭合开关后,电位器的aP(选填“aP”或“cP”)段接入电路,小华将电位器的金属滑片P顺时针转动时,改变了电阻丝接入电路中的长度(选填“材料”“长度”或“横截面积”),使小灯泡的亮度变暗(选填“亮”或“暗”)。

答案： aP 长度 暗

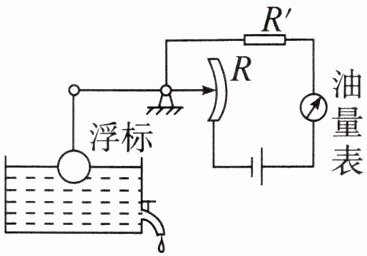

10. 下图是一种自动测定油箱内油面高度的装置,滑动变阻器的阻值为R,它的金属滑片是杠杆的一端,且由于定位挡板的限制,只能在滑动变阻器上滑动。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。已知电流增大时,油量表指针向右偏转,则(C)

A.油面下降时,油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少,流过油量表的电流越大

答案： C 【解析】油面下降时,滑动变阻器连入的电阻变大,电流表示数变小,所以电流表指针向左偏转,故A错。油箱中没有油时,电阻最大,电流最小,但不是0,所以油量表的零刻度线不能与电流表的原零刻度线相重合,B错误。电流增大时,油量表指针向右偏转,所以油量表的刻度值从左往右是逐渐增大的,C正确。油箱内的油越少,滑动变阻器连入的电阻越大,电路中的电流越小,流过油量表的电流越小,D错误。
