问题2 电压一定时电流与电阻有什么关系
1. 探究方法：______。本实验中应保持______不变。
2. 滑动变阻器的作用：(1)______；(2)______。
3. 实验结论：导体两端的电压一定时,通过导体的电流与导体的电阻成______。

答案： 1.控制变量法 导体两端的电压 2.
(1)保护电路
(2)保持定值电阻两端的电压不变 3.反比

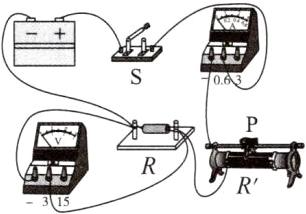

1. 小海同学用图甲所示的电路进行探究电流与电压的关系的实验。

(1) 请用笔画线表示导线将图甲电路连接完整,要求滑动变阻器的滑片P向右移动时电流表的示数变小,导线不交叉。
(2) 连接电路时,开关应______,闭合开关前,滑动变阻器的滑片P应位于最______端。
(3) 连接完电路后,小海发现电流表和电压表的位置互换了,如果闭合开关,那么电流表的示数为______。
(4) 正确连接后,移动滑片P到某一位置时,电压表的示数如图乙所示,此时定值电阻两端的电压为______V。根据实验数据绘制出定值电阻的I-U图像如图丙所示,图像说明：当导体的电阻一定时,通过导体的电流与导体两端的电压成______。

答案：

(1)如图所示
(2)断开 右
(3)0
(4)2.2 正比
