《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

3. (2024·四川成都中考)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表均选用小的测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现小灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数。

答案： 保护电路　移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数

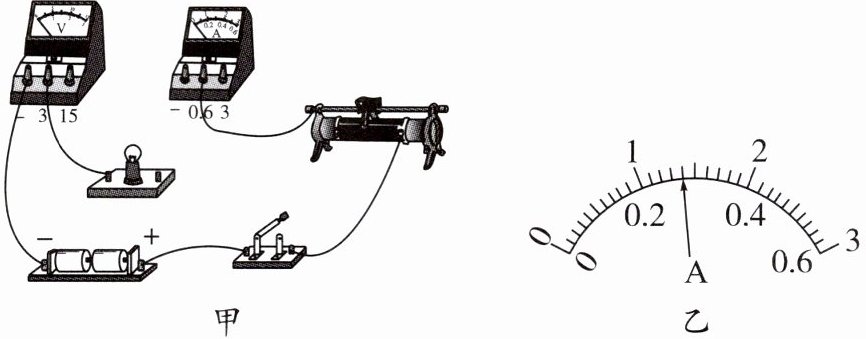

4. 小明同学要测量小灯泡的电阻,连接了如图甲所示的电路。


(1)图甲电路中还有两根导线没有连接,请用笔画线表示导线将电路连接完整(要求：导线不允许交叉)。
(2)正确连接电路后,应将滑动变阻器的滑片移到最______(选填“左”或“右”)端。闭合开关后,发现小灯泡不亮,电压表有示数而电流表没有示数,造成这一现象的原因可能是小灯泡______(选填“断路”或“短路”)。

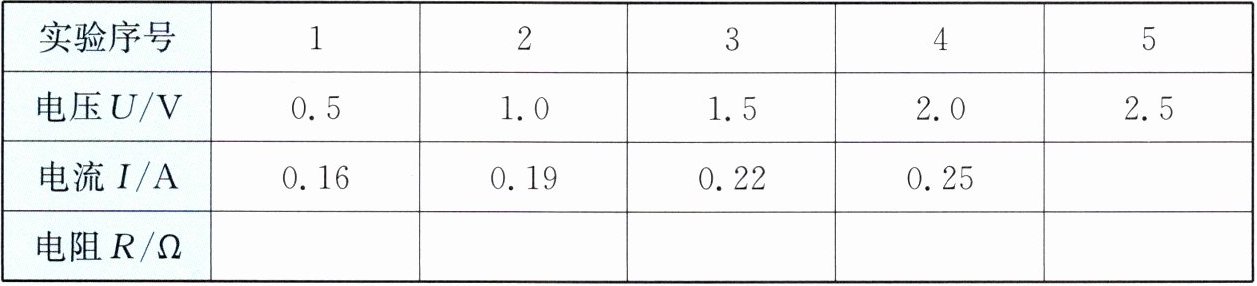

(3)排除故障后,小明同学继续实验,实验记录的数据如表所示,其中第5次实验时,电流表的示数如图乙所示,其示数为______A,此时小灯泡的电阻为______Ω(结果保留1位小数)。

答案：

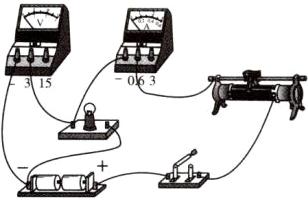

(1)如图所示
　　　　
(2)左　断路　
(3)0.28　8.9

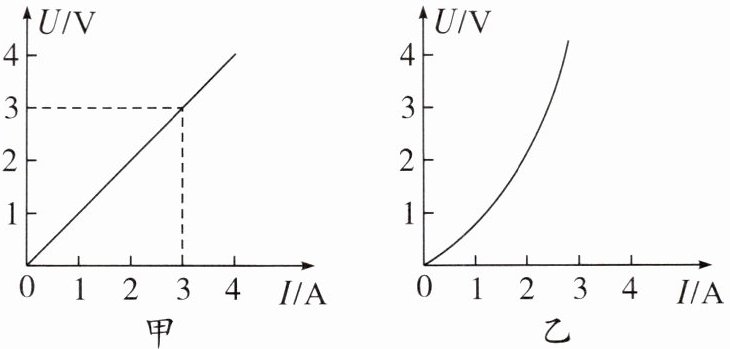

5. 在伏安法测电阻的实验中,丹丹分别选用定值电阻和小灯泡作为测量对象,处理实验数据时,分别画出了各自对应的$ U - I $图像,如图所示。对于图像的分析,以下说法错误的是(D)

A.图甲是定值电阻的$ U - I $图像,图乙是小灯泡的$ U - I $图像
B.由图像可知,通过定值电阻的电流和定值电阻两端的电压成正比
C.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的升高而增大
D.应该用多次测量的方法,计算小灯泡电阻的平均值,以减小误差

答案： D
