《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

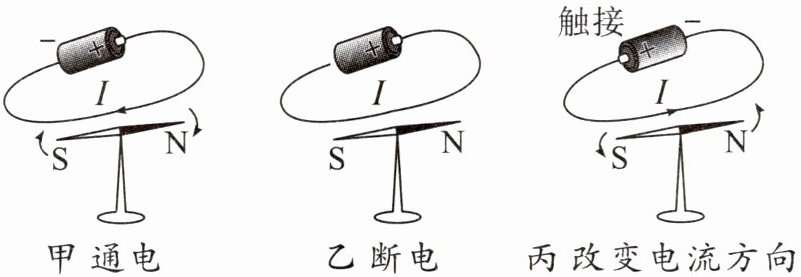

1. (多选)从如图所示的奥斯特实验中,能得出的正确结论是(BC)

A.该实验证明了地球周围存在磁场
B.甲、乙两图的实验说明电流的周围存在着磁场
C.甲、丙两图的实验说明电流周围的磁场方向与电流的方向有关
D.该实验证明了磁极间的相互作用规律

答案： BC

2. (2024·山东枣庄中考)某实验小组用铁屑和小磁针来探究通电螺线管外部磁场的方向。

(1) 在闭合开关前,小磁针静止时,N极指向地理的北极(选填“南极”或“北极”),说明地球周围存在磁场。

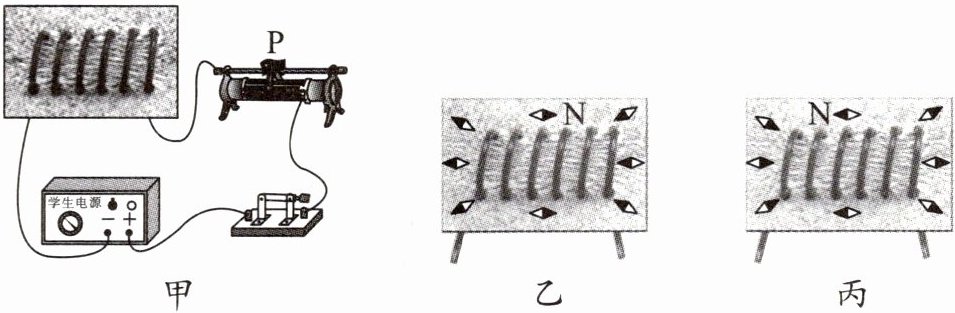

(2) 在玻璃板上均匀地撒满铁屑,将螺线管连入电路,闭合开关,轻敲玻璃板面,观察到铁屑分布情况如图甲所示,铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
(3) 把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图乙所示,对调电源正、负极,闭合开关,小磁针静止时N极指向与图乙中小磁针N极指向相反,如图丙所示,说明通电螺线管的极性与电流的方向有关。
(4) 实验时发现通电螺线管的磁场较弱,铁屑规则排列的效果不明显,为增强螺线管的磁场,可行的措施有：调节滑动变阻器滑片，增大通电螺线管线圈中的电流(写出一种方法即可)。

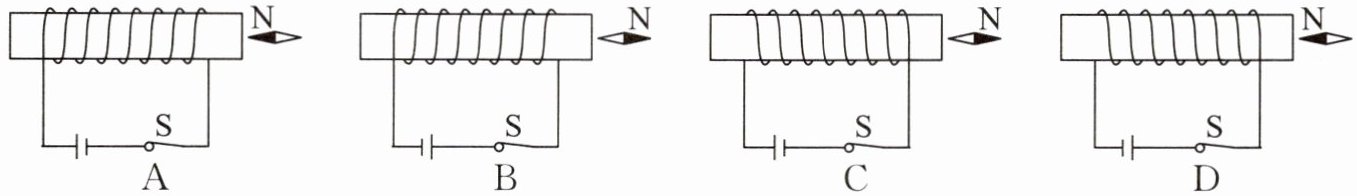

(5) 为了研究通电螺线管的磁极性质,同学们一起对螺线管的电流方向和绕线方式进行了实验,得到了如图所示的四种情况。实验说明通电螺线管的磁极极性只与电流方向有关。

答案：
(1)北极　
(2)条形　
(3)电流　
(4)调节滑动变阻器滑片，增大通电螺线管线圈中的电流　
(5)电流方向
