问题3 变阻器有哪些应用
变阻器可以通过改变自身的电阻而改变电路中的电流大小,在生产和生活中有着广泛的应用。
1. 机械式电位器：通过机械式旋钮调节____的大小。主要应用：可调亮度的电灯,可调音量的音箱,可调温度的电熨斗等。
2. 数字电位器：利用____控制____的器件(集成电路),主要应用在自动检测与控制、智能仪器仪表、消费类电子产品等中。

答案： 电阻
@@数字信号 电阻

1. 下列关于滑动变阻器(如图所示)的构造说法正确的是(D)


A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.绝缘管与线圈之间是绝缘的

答案： D

2. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。如图所示,当滑片向C端移动时,它接入电路的电阻值变大(选填“变大”“不变”或“变小”)。

答案： 变大

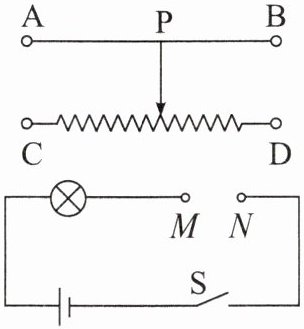

3. 如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是(A)


A.C接N点,A接M点
B.D接N点,C接M点
C.B接N点,A接M点
D.D接N点,B接M点

答案： A
