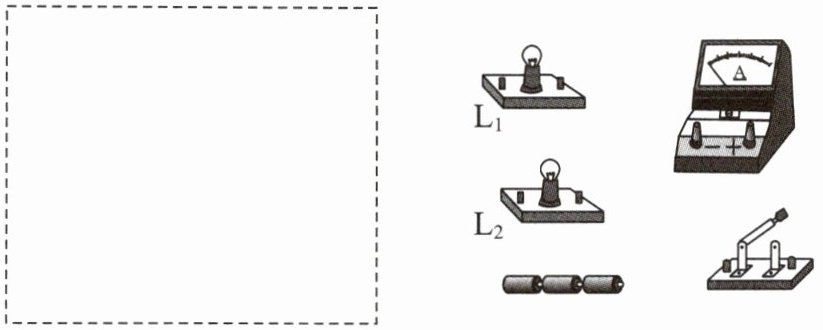

9. 在虚线框中画出灯泡 $ L_1 $ 和灯泡 $ L_2 $ 并联、电流表测通过灯泡 $ L_1 $ 电流的电路图,并连接实物图。

答案：
如图所示

10. 同学们做练习使用电流表的实验。

(1) 连接电路时开关应断开,电流表应与被测用电器串联,若连接电路时不知电流的大小,电流表的测量范围应首先选用大(选填“大”或“小”)的。

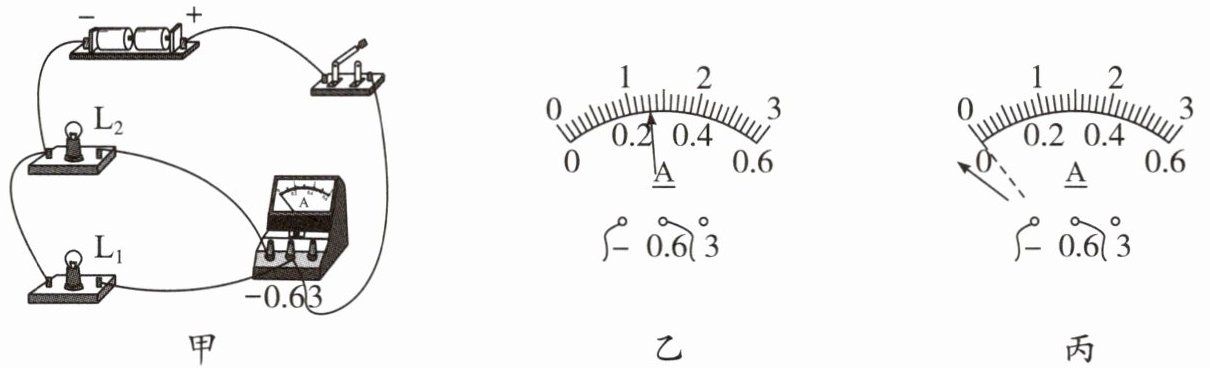

(2) 小邓同学连接的电路如图甲所示,则电流表测的是灯泡$L_{2}$的电流。合上开关后,如果电流表的示数如图乙所示,那么示数是0.26$ A $。
(3) 同桌小刘闭合开关后,发现电流表的指针偏转如图丙所示,原因是电流表正、负接线柱接反了。
(4) 若合上开关后,只有灯泡 $ L_2 $ 发光,电流表有示数,则可能的原因是C(填选项字母)。
A. 电流表被短路
B. 开关处接触不良
C. $ L_1 $ 断路
D. $ L_2 $ 短路

答案：
(1)断开 串 大
(2)$L_{2}$ 0.26
(3)电流表正、负接线柱接反了
(4)C

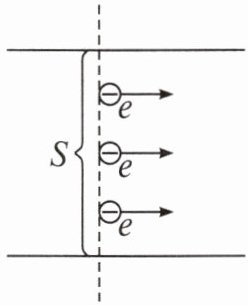

11. 物理学中,电流的大小等于通过导体任意横截面的电荷量与通过这些电荷量所用时间之比。如图所示,$ S $ 是某金属导体的横截面,若 $ 1\ min $ 内通过该横截面的自由电子数目为 $ n $,且每个自由电子所带的电荷量均为 $ e $,则这段时间内,通过该金属导体的电流大小 $ I = $$\frac{ne}{60\ s}$(填写电流大小的表达式)。

答案： $\frac{ne}{60\ s}$ 【解析】1 min=60 s,通过导体横截面的电荷量$Q=ne$,通过该金属导体的电流大小$I=\frac{Q}{t}=\frac{ne}{60\ s}$。
