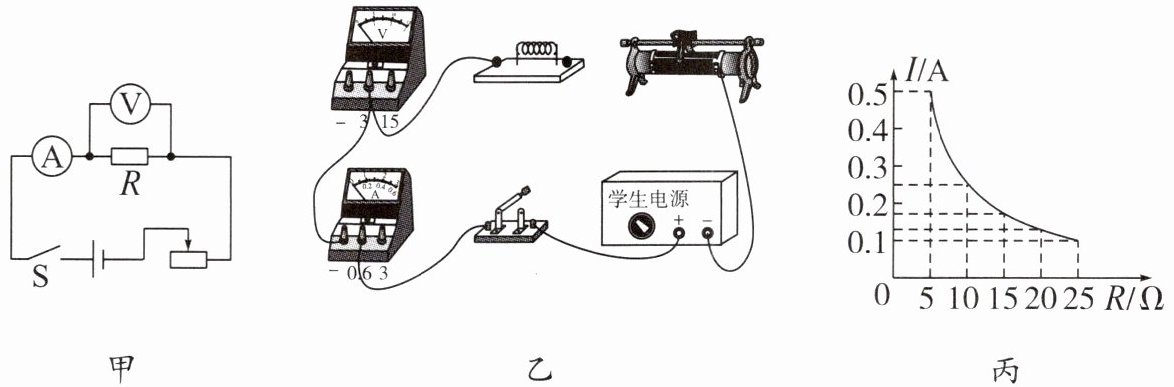

【典型例题1】利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变,实验用到的电阻器的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
如图所示
(2)小明同学刚刚连接完电路就发现电流表有示数,说明他连接电路时没有断开开关。
(3)连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压,造成这一现象的原因可能是C(填选项字母)。
A. 电流表坏了
B. 滑动变阻器短路
C. 电阻断路
D. 电阻短路
(4)实验中多次改变电阻器的阻值R,调节滑动变阻器的滑片,滑动变阻器的作用是控制电阻器两端的电压不变；记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电阻器两端的电压一定时,通过电阻器的电流和电阻器的电阻成反比；
②上述实验中,小明用5Ω的电阻器做完实验后,接下来的操作是：断开开关,将10Ω的电阻器接入电路,闭合开关,移动滑片,使电压表示数为2.5V,读出电流表的示数。
(5)为完成整个实验,应该选取最大阻值不小于35Ω的滑动变阻器。

答案：
答案

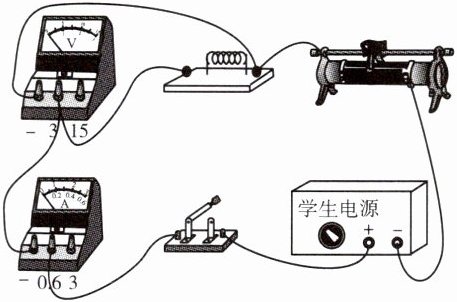

(1)如图所示
(2)断开
(3)C
(4)控制电阻器两端的电压不变①电阻器两端的电压一定时,通过电阻器的电流和电阻器的电阻成反比②2.5
(5)35
