阅读材料并回答下列问题。
汽车上的电学知识
为减少碳排放量,我国大力推行混合动力汽车。汽车上的很多元件都涉及我们学过的物理知识,比如控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。

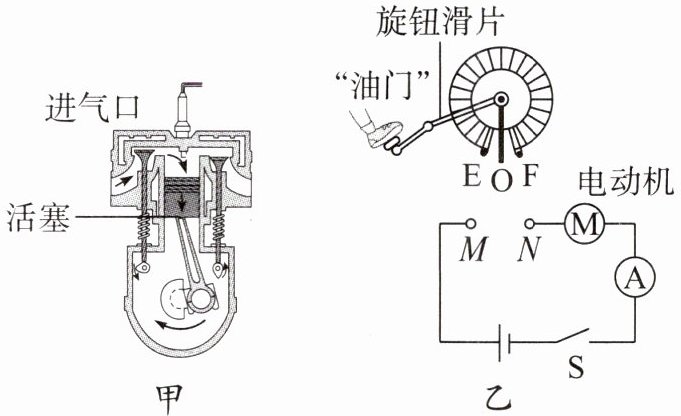

(1)图甲为汽油机的______冲程；自动挡车辆下陡坡时,应该挂 L 挡,也就是低速挡位,不能挂空挡采用长时间踩刹车的方式,否则最终刹车片会由于温度过高变软而失去制动作用,这种改变物体内能的方式属于______(选填“做功”或“热传递”)。
(2)图乙中的 E、O、F 为变阻器的三个接线柱,驾驶员踩下“油门”时,电路中变阻器的阻值减小,电流变大而加快电动机的转速,用笔画线代表导线将变阻器接入电路 $M$、$N$ 处。
(3)在汽车转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但当其中一个灯损坏时,另一个仍能正常工作,则这两个转向灯在电路中的连接方式为______,转向横杆相当于电路中的______。

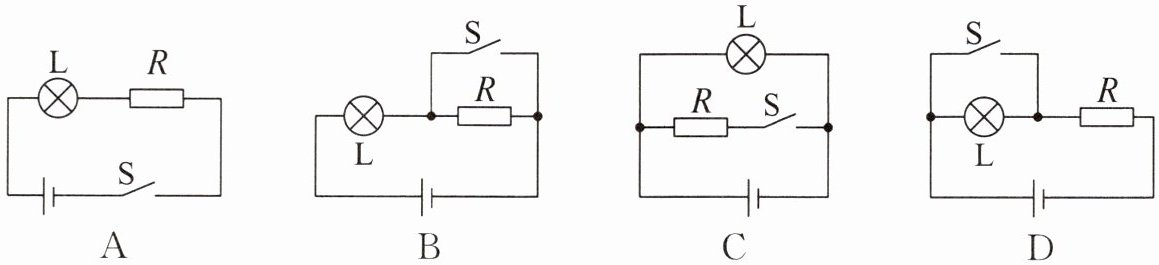

(4)为了提醒驾驶员汽车后备箱的开、关情况,汽车上设置了“后备箱指示灯”。后备箱关好,相当于闭合开关,指示灯不亮；后备箱未关好,相当于断开开关,指示灯发光,下列电路图符合要求的是______(填选项字母)。

答案：

(1)吸气　做功　
(2)如图所示
　　　　　
(3)并联　开关　
(4)D
