《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

7. 如图甲所示,开关$S$闭合后,两灯都发光,电流表$A$的示数如图乙所示,则通过灯泡$L_1$的电流是1.4$A$,这是因为在串联电路中,各处电流相等。

答案： 1.4；相等

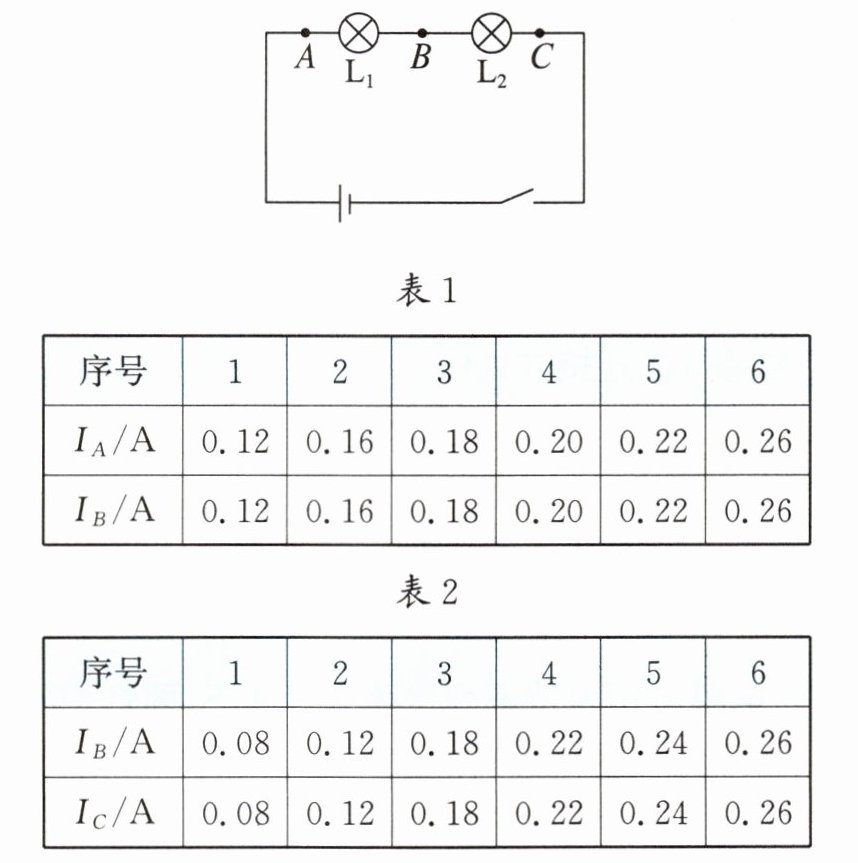

8. 小阳用如图所示的电路探究串联电路的电流规律,他利用两个完全相同的电流表、多个不同规格的小灯泡等器材,分别探究了流出小灯泡$L_1的电流I_B与流入小灯泡L_1的电流I_A$的关系、流出小灯泡$L_2的电流I_C与流入小灯泡L_2的电流I_B$的关系,实验数据如表1、表2所示。

(1)分析表1中的数据可归纳出实验结论：A、B处的电流相等。分析表2中的数据可归纳出实验结论：B、C处的电流相等。
(2)基于以上分析可进一步得出结论：串联电路中各处的电流都相等。

答案：
(1)A、B处的电流相等 B、C处的电流相等
(2)串联电路中各处的电流都相等
