《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

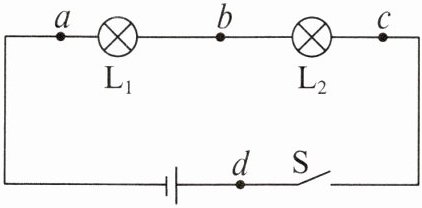

【典型例题 3】在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为 $4.5V$,闭合开关后两灯均不亮,用电压表先后测得 $a$、$d$,$a$、$c$ 和 $a$、$b$ 两端的电压均为 $4.5V$,则故障可能是(A)

A.灯 $L_1$ 断路
B.灯 $L_2$ 断路
C.灯 $L_1$ 短路
D.灯 $L_2$ 短路

答案： 答案 A

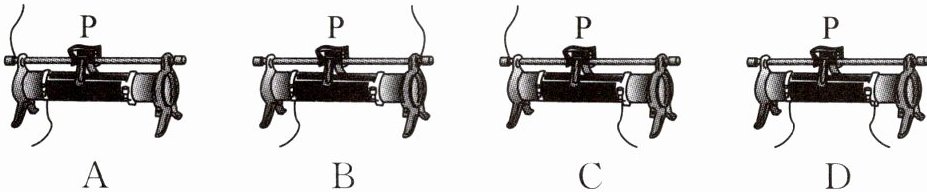

【典型例题 4】如图所示,给出滑动变阻器四种接入电路的结构示意图。其中,当滑片 P 向左滑动时,连入电路中的电阻变大的接法是(C)

答案： 答案 C

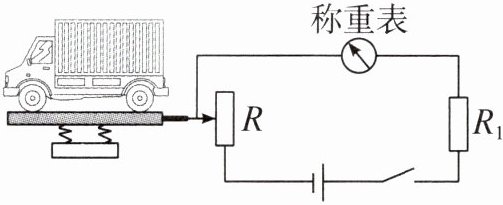

【典型例题 5】高速公路收费站对过往的货车实施计重收费。某同学结合所学物理知识设计了如图所示的计重秤原理图(电源两端电压一定),以下说法正确的是(C)

A.称重表相当于一个电压表
B.电路中阻值为 $R_1$ 的定值电阻是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： 答案 C
