《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

4. (多选)如图所示,实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。下列关于这个滑动变阻器的说法正确的是(BD)

A.当滑动变阻器通过2A的电流时,它接入的电阻为20Ω
B.它接入电路的最大阻值是20Ω
C.它是通过改变其接入电路中电阻线的横截面积来改变接入电路的电阻的
D.允许通过它的最大电流为2A

答案： BD

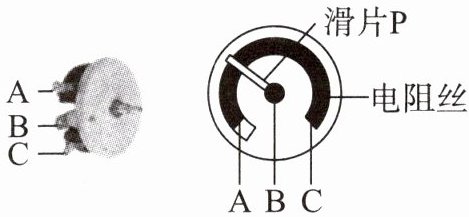

5. 旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路的导体的长度来改变其接入电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路,则连入电路的弧形电阻片是AP(选填“AP”“PC”或“AC”)段,当转轴顺时针旋转时,它连入电路的电阻将变大(选填“变大”“变小”或“不变”)。

答案： 长度 AP 变大

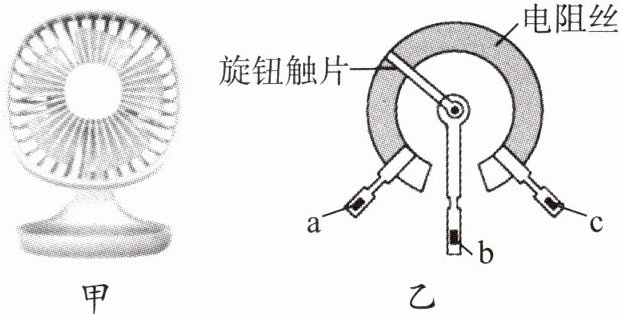

6. 图甲是人们常用的一种可调风速的小风扇,图乙为其用于调节风速的机械式电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。该风扇的风速与机械式电位器接入电路中的电阻值成负相关关系。下列有关说法正确的是(C)

A.机械式电位器通过改变电阻丝的温度来改变接入电路的电阻
B.若将a、b接入电路中,则顺时针转动旋钮时,风扇风速加快
C.若将b、c接入电路中,则顺时针转动旋钮时,风扇风速加快
D.若将a、c接入电路中,则顺时针转动旋钮时,风扇风速加快

答案： C

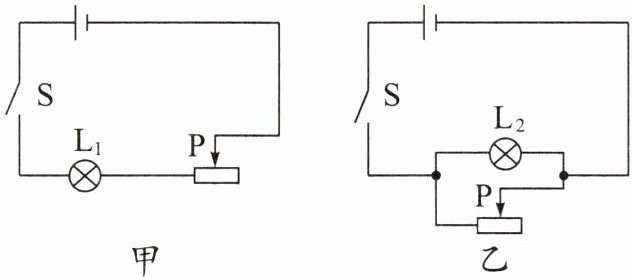

7. 如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡$L_1$和$L_2$的亮度变化是(C)

A.$L_1、$$L_2$都变暗
B.$L_1、$$L_2$都变亮
C.$L_1$变暗$,L_2$的亮度不变
D.$L_1$变暗$,L_2$变亮

答案： C
