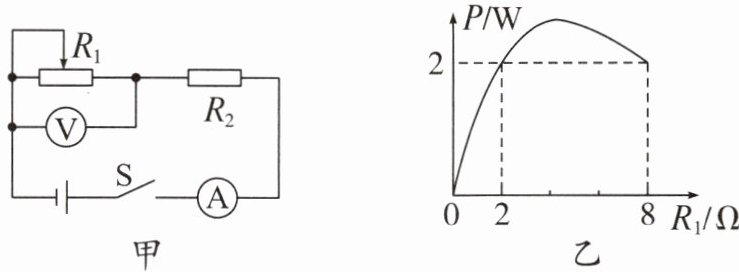

【典型例题 4】在图甲所示的电路中,电源电压恒定,滑动变阻器的阻值为$ R_1,$定值电阻的阻值为$ R_2。$开关闭合后,将滑动变阻器的滑片从一端移至另一端的过程中,滑动变阻器的电功率 P 随其阻值$ R_1 $的变化关系如图乙所示。下列对电路的表述正确的是(C)

A.阻值$ R_2 $为 5 Ω
B.电源电压为 9 V
C.定值电阻的最大功率为 9 W
D.电流表示数的变化范围为 0.75～1.5 A

答案： 答案 C

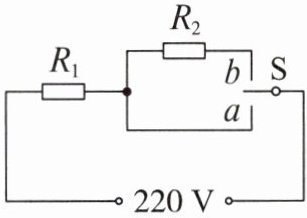

【典型例题 5】(2024·江苏苏州中考)某电饭锅的电路如图所示,发热盘内有阻值分别为$ R_1 $和$ R_2 $的发热电阻和分压电阻,S 是温控开关。当 S 接 a 时,电饭锅处于高温挡,通过的电流为 4 A；当温度达到一定值时,开关 S 自动切换到 b,电饭锅处于保温挡,通过的电流为 0.25 A。

(1)求阻值$ R_1。$
(2)求电饭锅高温挡的功率。
(3)保温 16 min,求分压电阻产生的热量。

答案： 答案$ (1)55 Ω (2)880 W (3)4.95×10^4 J$

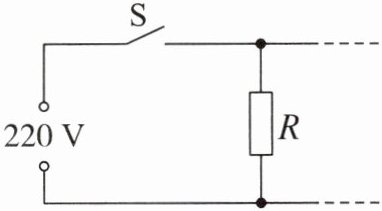

【典型例题 6】(2024·四川遂宁中考)某电热水壶的额定电压为 220 V,额定加热功率为 1 000 W,电热丝在电路中的位置如图所示。已知 c_水$= 4.2×10^3 J/(kg·℃)。$

(1)正常工作时,求电热丝的电阻 R。
(2)用该电热水壶把质量为 1 kg 的水从 20 ℃加热至 100 ℃,求水吸收的热量。
(3)在第(2)问中,电热水壶正常工作,若电热丝产生的热量的 80％被水吸收,则该加热过程需要多少秒?

答案： 答案$ (1)48.4 Ω (2)3.36×10^5 J (3)420 s$
