8. 阅读短文,回答下列问题。
隔电墙与水电阻

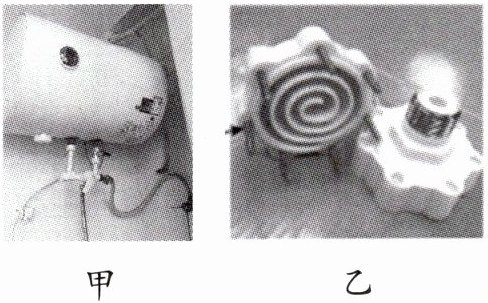

家庭电热水器工作时,加热器内胆里的水有时也会通电。为保证人的洗浴安全,几乎所有电热水器都要求安装“隔电墙”(如图甲所示)。隔电墙是一种简称,它防止人触电的原理的确切的表述是“水电阻衰减隔离法”。它利用了水本身具有电阻的特性,通过对管径和距离的调整,形成“隔电”的效果。

干燥时人体电阻的平均值为$1000～2000\Omega$,皮肤潮湿时,阻值降为$300\Omega$左右。隔电墙中每1cm长度的水流的电阻约为$200\Omega$。为保证人体安全,只要控制通过人体的电流不超过一个阈值即可。因此在设计隔电墙时,一般会尽量增加水流的长度,以达到增大电阻、减小电流的目的。如图乙所示,将水流路径设计成螺旋线结构来增加水流的长度。
(1)“隔电墙”利用了水本身具有电阻的特性。
(2)不同环境下人体导电情况不同,为保证安全,假设加在人体两端的电压不能超过12V,结合皮肤潮湿时人体的电阻可知,通过人体的电流不能超过0.04A。
(3)淋浴时,水流与人体在电路中是串联(选填“串联”或“并联”)关系。为保证安全,“隔电墙”中水流的长度至少为26cm。

答案：
(1)水本身具有电阻
(2)0.04
(3)串联 26
