《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

1. (2024·河南安阳中考)小明用两节干电池做探究串联电路的电压关系的实验,设计实验电路图如下。

(1) 根据电路图,小明进行电路连接,当他连接好最后一根导线时两灯立即发光,小明在实验操作过程中出现的错误是连接电路时,开关没有断开。
(2) 小明用电压表正确测量灯$ L_1 $两端的电压后,保持电压表的 B 连接点不动,只将 A 连接点改接到 C 连接点上,来测量灯$ L_2 $两端的电压。他这样操作不能(选填“能”或“不能”)测出灯$ L_2 $两端的电压。
(3) 为了使探究得出的结论更具普遍意义,灯$ L_1、$$L_2 $应该选择规格不相同(选填“相同”或“不相同”)的小灯泡,并应改变电源电压进行多次实验。

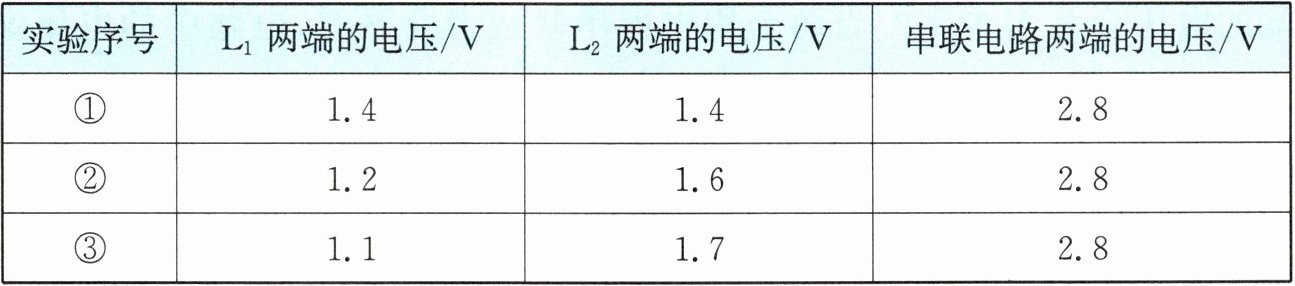

(4) 小明记录的几组数据如表所示,分析表中数据可得出结论：串联电路两端的电压等于各用电器两端的电压之和。

(5) 评估过程中,小明提出本次实验在连接电压表时,可以不进行大测量范围试触。你认为可行吗？请说明理由。可行,两节干电池的总电压不超过3V。

答案： 1.
(1)连接电路时,开关没有断开
(2)不能
(3)不相同 改变电源电压进行多次实验
(4)串联电路两端的电压等于各用电器两端的电压之和
(5)可行,两节干电池的总电压不超过3V

2. 如图所示的电路中,电源电压保持不变,S 闭合时,电压表的示数为 4.5 V；开关 S 断开后,电压表的示数为 3 V。该电源电压为4.5V；当 S 断开时,灯$ L_2 $两端的电压为1.5V。

答案： 4.5 1.5

3. 教室内的两盏日光灯都在正常工作,其中一盏灯$ L_1 $很亮,另一盏灯$ L_2 $很暗,则灯$ L_1、$$L_2 $两端的电压$ U_1、$$U_2 $的关系为(B)
A.$U_1 ＞ U_2$
B.$U_1 = U_2$
C.$U_1 ＜ U_2$
D.无法确定

答案： B
