《2025年阳光课堂金牌练习册九年级物理全一册人教版精编版》

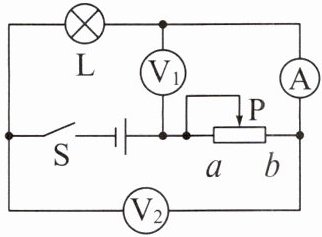

2. 如图所示的电路中,电源电压保持不变,当闭合开关 $ S $ 后,滑动变阻器的滑片 $ P $ 自 $ a $ 端向 $ b $ 端移动的过程中,电流表 $ A $ 的示数 变大,电压表 $ V_1 $ 的示数 变小(两空均选填“变大”“变小”或“不变”)。

答案： 变大 变小

3. 把 $ R_1 = 20 \, \Omega $ 的电阻器跟 $ R_2 = 60 \, \Omega $ 的电阻器并联起来,接在电压为 $ 6 \, V $ 的电源上,则干路电流是 0.4 $ A $。

答案： 0.4

4. 如图所示的电路中,$ R_1 = 4R_2 $,要使两个定值电阻组成并联电路,应该闭合开关 S₁和S₃。此时,通过阻值分别为 $ R_1 $ 与 $ R_2 $ 的定值电阻的电流之比为 1:4。

答案： S₁和S₃ 1:4

5. 现有标有“$ 20 \, \Omega $ $ 0.6 \, A $”的定值电阻与标有“$ 10 \, \Omega $ $ 1 \, A $”的定值电阻。若将它们串联起来,则电路两端允许加的最大电压为 $ U $；若将它们并联起来,则干路中允许通过的最大电流为 $ I $。$ U $ 和 $ I $ 分别为(A)
A.$ 18 \, V $,$ 1.5 \, A $
B.$ 18 \, V $,$ 1.8 \, A $
C.$ 22 \, V $,$ 1 \, A $
D.$ 22 \, V $,$ 1.6 \, A $

答案： A

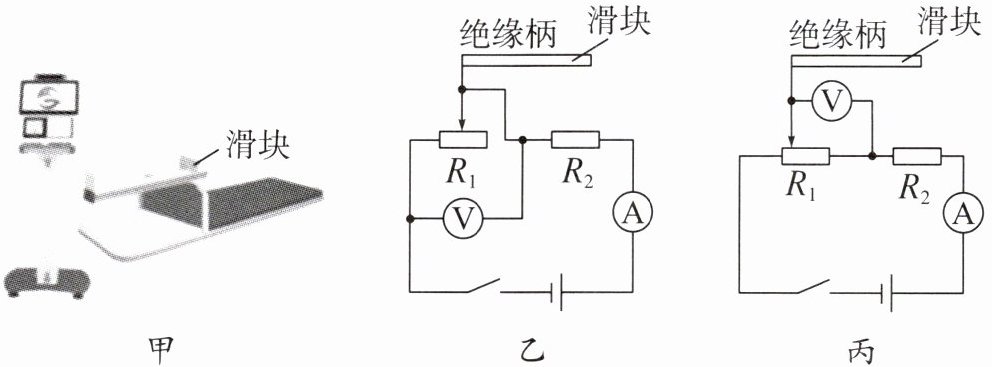

6. 图甲是体育课上坐位体前屈测量仪,图乙和图丙是用电表示数来反映成绩的模拟电路。推动绝缘柄使滑动变阻器的滑片向左移动,图乙电路可利用示数增大的 电流表 (选填“电流表”或“电压表”)来反映测量成绩,图丙电路中电流表示数 不变 (选填“变大”“变小”或“不变”)。这两种设计中,电表示数与推动距离成正比的是图 丙 (选填“乙”或“丙”)。

答案： 电流表 不变 丙
