11. 阅读下列短文,回答问题。
智能电加热眼罩

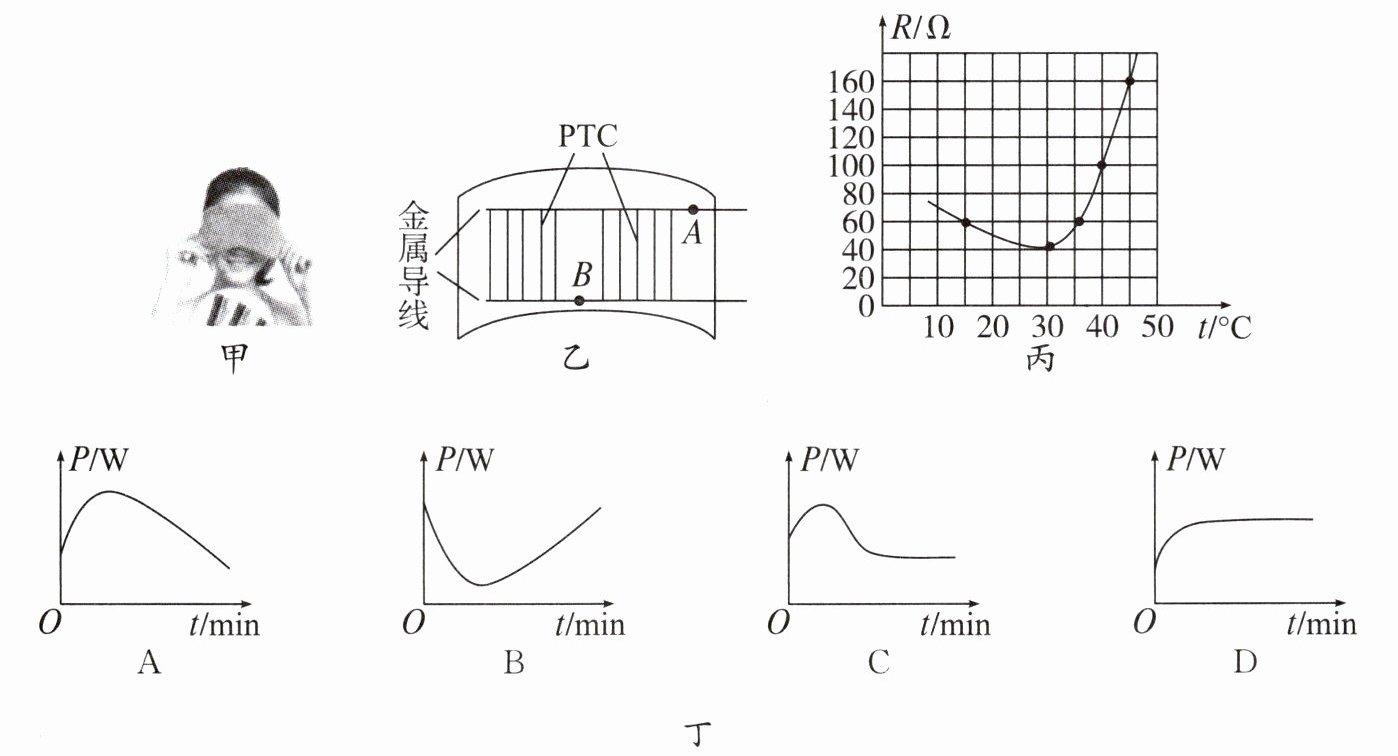

近些年,近视眼成为影响青少年身体健康的重要因素。为有效保护眼睛,目前市场上推出一款电加热眼罩(如图甲所示),对缓解眼疲劳有一定效果。$PTC$是一种新型的半导体陶瓷材料,它以钛酸钡为主要成分,$PTC$加热丝两端与金属导线相连,形成网状结构,由$6\ V$的锂电池供电。当温度达到$40\ ^{\circ}C$时,$PTC$加热丝的发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),实现智能控温。

(1) $PTC$是半导体(选填“导体”“半导体”或“绝缘体”)材料。
(2) 如图乙所示的加热电路中,$PTC$加热丝的连接方式是并联,正常工作时金属导线中$A$、$B处电流分别为I_{A}和I_{B}$,则$I_{A}$＞(选填“$＜$”“$=$”或“$＞$”)$I_{B}$。
(3) 此眼罩加热电路中一段$PTC$加热丝的电阻与温度变化的关系如图丙所示,则眼罩加热电路的最大发热功率为9$W$；当温度为$40\ ^{\circ}C$时,通电$10\ min$眼罩加热电路产生的热量是2160$J$。
(4) 将眼罩加热电路开关闭合,其功率随时间变化的图像最可能是图丁中的C。

答案：
(1)半导体
(2)并 ＞
(3)9 2160
(4)C
