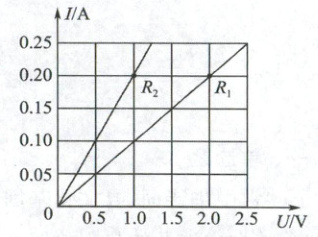

12. 如图所示为电阻$R_1$和$R_2$的I-U图像,由图可知(AC)

$A. R_1$的阻值为10 Ω
$B. R_1$的阻值小于$R_2$的阻值
$C. R_1、$$R_2$串联时$R_1$两端电压大于$R_2$两端的电压
$D. R_1、$$R_2$并联时通过$R_1$的电流大于通过$R_2$的电流

答案： AC

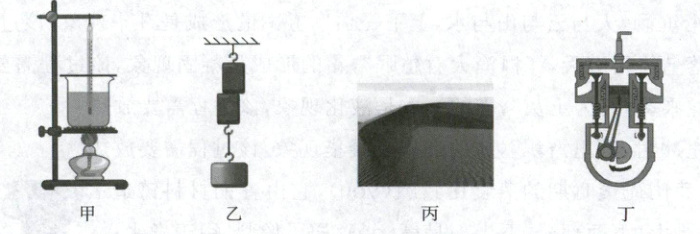

13. 如图所示,下列关于热现象的说法正确的是(AD)

A.甲图烧杯中的水沸腾后继续吸热,温度保持不变
B.乙图中是两个压紧的铅块能吊起一个重物,两铅块未被拉开是因为存在大气压
C.丙图中沙漠地区通常比沿海地区昼夜温差大,原因之一是砂石的比热容比海水的比热容大
D.丁图是内燃机的压缩冲程,将机械能转化为内能

答案： AD

14. 如图所示的电路,下列分析不正确的是(D)

A.只闭合$S_1$时$,L_1$发光$,L_2$不发光$,A_1$测$L_2$电流
B.只闭合$S_2$时$,L_1$发光$,L_2$不发光$,A_1$测$L_1$电流
C.闭合$S_1、$$S_2$时$,L_1、$$L_2$并联$,A_2$测$L_2$电流
D.闭合$S_1、$$S_2$时$,L_1、$$L_2$串联$,A_1、$$A_2$示数相等

答案： D

15. 如图所示,电路中电源电压恒定,定值电阻$R_1= 12 Ω,$只闭合开关$S_1,$电流表示数为0.3 A,则电源电压是3.6V；同时闭合开关$S_1、$$S_2,$电流表示数为0.5 A,则$R_2$的阻值为18Ω.

答案： 3.6；18

16. 如图避雷针是针状金属物,带负电的云层靠近建筑物上的避雷针时,它可以利用尖端放电容易放电,把云层所带的负电荷导入大地,放电时,电流方向是从云层流向避雷针(选填“从避雷针流向云层”或“从云层流向避雷针”).

答案： 尖端放电；从云层流向避雷针
