14. 如图所示的“电阻测量盒”,内有电源(电压不变且未知)、阻值已知的定值电阻 $ R_{0} $、开关和电流表,并引出两根导线到盒外。将盒外的两根导线分别与待测电阻 $ R_{x} $ 的两端相连,根据开关闭合、断开时电流表的示数,可以算出 $ R_{x} $ 的阻值。下图是设计的盒内电路图,其中符合要求的是(D)

答案： D

15. 用“伏安法测电阻”的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,如图甲、乙所示。对于图像的分析,以下说法正确的是(BD)

A.由甲图可知,定值电阻的阻值为 $ 1\Omega $
B.由甲图可知,电阻不随其两端的电压和导体中的电流而改变
C.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻
D.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大

答案： 【解析】：甲图为定值电阻的U-I图像，是过原点的直线，说明电阻不随电压、电流改变，B正确；由R=U/I，甲图中若取U=3V、I=3A，R=1Ω，但实际定值电阻阻值不变，A项计算正确与否不影响B的正确性；乙图为小灯泡图像，是曲线，随电流增大（温度升高），U/I增大，电阻增大，D正确；小灯泡电阻受温度影响，多次测量求平均不能减小误差，C错误。
【答案】：BD

16. 如图所示,$ AB $ 和 $ BC $ 是由同种材料制成的长度相同、横截面积不同的两段导体,将它们连入电路中,通过它们的电流的大小 $ I_{AB} $ = $ I_{BC} $(填“$ ＞ $”“$ ＜ $”或“$ = $”)；若 $ AB $ 两端电压为 $ 3V $ 时,通过的电流为 $ 0.15A $,现把 $ AB $ 两端电压提高到 $ 6V $,则 $ A $、$ B $ 间的电阻 $ R_{AB}= $ 20 $ \Omega $。

答案： =；20

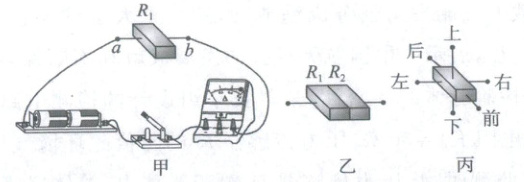

17. 如图所示,$ R_{1} $ 是一块合金导体,将其按照图甲的方式连入电路中,闭合开关,电流表的示数为 $ I $,将另一块相同的导体 $ R_{2} $ 与 $ R_{1} $ 按照乙图方式接入电路,闭合开关,此时电流表的示数 ______(选填“大于”“小于”或“等于”)$ I $。将导体 $ R_{1} $ 按照丙图中不同的方式连入电路,电流表示数最小的接法是 ______(选填“前后”“左右”或“上下”)。

大于；左右

答案： 大于；左右
