14. 一些家用电器的内部结构中常常装有控制开关,这些开关一般与相应的用电器串联.还有一些家用电器内部又分成好几个不同的工作部分,双桶洗衣机分洗涤侧和脱水侧,分别由两个电动机来工作.根据你的经验,这两个电动机应该是并联的.

答案： 串；并

15. 如图所示的电路中,闭合S,电路里将会发生短路；要想使两灯泡并联,只需将导线e由B接线柱拆下改接到A接线柱上即可；要使两灯泡串联,在原图基础上最简单的改接方法是拆除导线g.

答案： 短路；A；拆除导线g

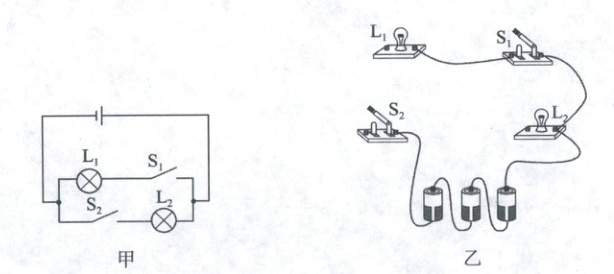

16. 请根据如图甲所示的电路图,在图乙中将实物电路连接完整.

答案： 从电源正极出发，用导线将电源与开关$S_1$连接，从开关$S_1$引出导线连接到灯泡$L_1$，再用导线从$L_1$接回电源负极；再用导线从电源正极（与$S_1$连接处）连接到开关$S_2$，从开关$S_2$引出导线连接到灯泡$L_2$，最后用导线从$L_2$接回电源负极。

17. 小明设计了一款道路井盖移动报警电路.该电路由电源、警示灯L、保护电阻R0、开关S和S1组成.闭合开关S,当井盖未被移动时,相当于开关S1闭合,警示灯L不亮；当井盖被移动时,相当于开关S1断开,警示灯L发光提醒路人.请根据以上要求,将图中的电路补充完整.

答案： 1. 电源正极与开关S一端相连，开关S另一端与保护电阻R₀一端相连。
2. 保护电阻R₀另一端同时与警示灯L一端和开关S₁一端相连。
3. 警示灯L另一端与开关S₁另一端相连后，共同连接到电源负极。
