《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

1. 如图所示是条形磁铁的磁场分布图,下列说法正确的是(D)

A.该条形磁铁的左端为N极,右端为S极
B.P和Q两处的磁场强弱相同
C.条形磁铁周围的磁感线方向从右端发出,回到左端
D.置于Q点的小磁针,静止时南极指向右侧

答案： D

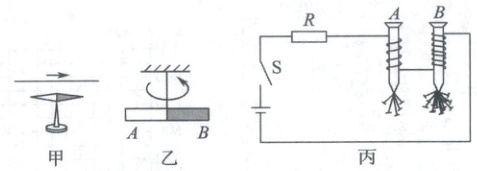

2. 关于图中实验的说法不正确的是(B)

A.甲图小磁针发生偏转,说明电流周围存在磁场
B.乙图条形磁体手放开后发生偏转是电磁感应现象
C.丙图中A铁钉的上端为S极
D.丙图中铁钉B吸引的大头针比A多,说明电磁铁磁性强弱与线圈匝数有关

答案： B

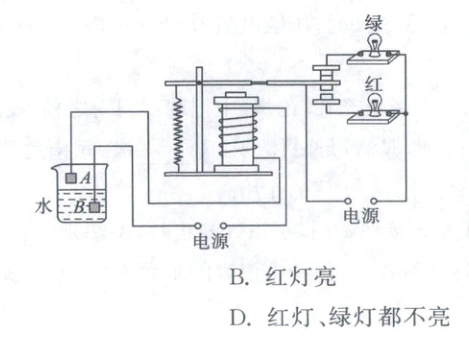

3. 如图是一种水位自动报警器的原理图,当水位达到金属块A时(日常生活用水是导电的),电路中(B)

A.绿灯亮
B.红灯亮
C.红灯、绿灯都亮
D.红灯、绿灯都不亮

答案： B
