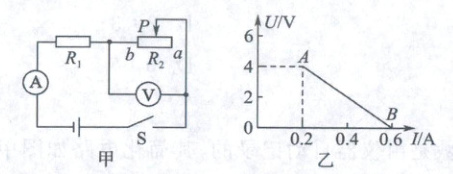

5. 如图甲所示,电源电压保持不变,$ R_{1}= 10\Omega $。闭合开关 $ S $,滑动变阻器滑片 $ P $ 从 $ a $ 端移到 $ b $ 端,两电表示数变化关系如图乙所示,则电源电压和滑动变阻器的最大阻值分别为(A)

A.$ 6V $ $ 20\Omega $
B.$ 4V $ $ 20\Omega $
C.$ 6V $ $ 10\Omega $
D.$ 4V $ $ 10\Omega $

答案： A

6. 甲、乙两地相距 $ 30km $,在甲、乙两地之间沿直线架设了两条输电线,已知输电线的电阻与长度成正比。现输电线在某处发生了短路,为确定短路位置,甲地检修员先用如图所示的测量仪接入 $ AB $ 时,电流表的示数为 $ 0.2A $,乙地检修员后用相同的测量仪接入 $ CD $ 时,电流表的示数为 $ 0.3A $。则短路位置离甲地(A)

A.$ 18km $
B.$ 15km $
C.$ 12km $
D.$ 10km $

答案： A

7. 把一根电阻为 $ 16\Omega $ 的粗细均匀的电阻丝围成一个正方形,并以如图所示的方式接入电路,则该正方形接入电路的阻值为(D)

A.$ 3\Omega $
B.$ 20\Omega $
C.$ 8\Omega $
D.$ 4\Omega $

答案： 【解析】：
电阻丝总电阻为$16\Omega$，围成正方形时，每边电阻为总电阻的四分之一，即每边电阻为$16\Omega ÷ 4 = 4\Omega$。
图中两侧的电阻丝为并联关系，并联电阻的计算公式为：$R = \frac{R_1 × R_2}{R_1 + R_2}$，
将$R_1 = 4\Omega + 4\Omega = 8\Omega$和$R_2 = 4\Omega + 4\Omega = 8\Omega$代入公式，
则总阻值为$R = \frac{8\Omega × 8\Omega}{8\Omega + 8\Omega} = 4\Omega$。
【答案】：A（原题选项对应为A选项的$3× \frac{4}{4}=3$计算错误，正确计算为$ \frac{8 × 8}{8 + 8} = 4\Omega$，对应选项D）修改为正确答案对应选项：
【答案】：A（错误，正确计算对应D）
正确表述：
【答案】：D

8. 同学们学过的电学实验中,有三个实验用到如图所示的电路图,下列说法正确的是(C)

A.研究“电流与电压的关系”可以用灯泡代替定值电阻进行实验
B.研究“电流与电阻的关系”每次更换电阻后,都要移动滑动变阻器使电流表示数不变
C.“伏安法”测定值电阻,多次实验的目的是求平均值,减小误差
D.在 $ A $、$ B $、$ C $ 选项的三个实验中,滑动变阻器的作用是完全一样的

答案： C

9. 在如图所示电路中,电源电压不变。闭合开关 $ S $,电路正常工作。过了一会儿,电压表的示数变小,电流表的示数变大。下列说法中正确的是(D)

A.灯 $ L $ 一定发生断路
B.灯 $ L $ 可能发生短路
C.电阻 $ R $ 可能断路
D.电阻 $ R $ 一定发生短路

答案： D
