《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

15. 如图所示,甲、乙是电流表或电压表.当开关 $S$ 闭合后,要使电阻 $R_{1}$、$R_{2}$ 并联,甲表是电流表,乙表是电压表.若要使电阻 $R_{1}$、$R_{2}$ 串联,开关 $S$ 要断开(选填“闭合”或“断开”).

答案： 【解析】：要使R₁、R₂并联，电流需分两路分别通过R₁和R₂。电流表相当于导线，电压表相当于断路。若甲为电压表，其所在支路断路，无法形成并联；故甲必须为电流表（串联在干路，导通电流）。乙若为电流表，会短路R₁或R₂，故乙必须为电压表（并联在支路，不影响通路）。
要使R₁、R₂串联，电流需依次通过R₁和R₂，开关S需断开，避免甲表（电流表）短路其中一个电阻，形成唯一通路。
【答案】：电流表；电压表；断开

16. 用电源、灯泡、导线、开关和钨丝组成如图所示的电路,闭合开关,小灯泡发光；再用酒精灯对钨丝加热,会发现灯泡亮度变暗.其原因是：钨丝的温度升高,其电阻变大.

答案： 暗，升高，大。

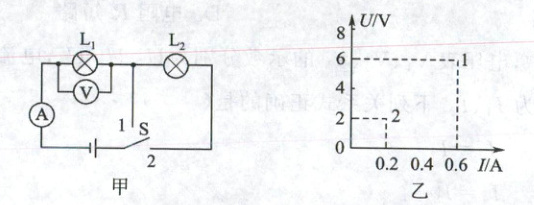

17. 如图甲所示,当开关 $S$ 由接点 $1$ 转到接点 $2$ 时,电压表示数变化如图乙所示,则灯泡 $L_{2}$ 两端的电压是______$V$,通过灯泡 $L_{2}$ 的电流是______$A$,电源电压是______$V$.若开关 $S$ 在 $2$ 处,灯 $L_{2}$ 断路,则电压表的示数为______$V$.

4；0.2；6；6。

答案： $4$；$0.2$；$6$；$6$。
