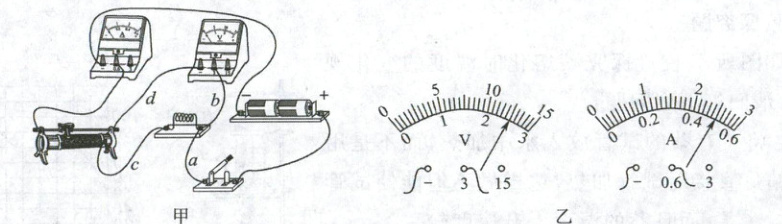

24. 小明在测“导体的电阻”的实验中,结果连成了如图甲所示的电路.

(1) 小明连成如图甲所示电路后,他就直接闭合了开关,调节滑动变阻器滑片,发现电流表的示数将发生变化,电压表的示数将保持不变.(均选填“发生变化”或“保持不变”)
(2) 同桌说在闭合开关前,应该先检查电路有无错误,经检查电路发现甲图有一处连接错误,该导线是d(选填“a”“b”“e”或“d”).
(3) 闭合开关前还有应该将滑动变阻器的滑片P移到最右(选填“左”或“右”)端；在本次实验中滑动变阻器的主要作用：改变待测电阻两端的电压和通过的电流（或多次测量）.

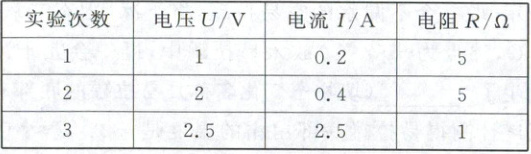

(4) 同桌帮他纠正错误后,闭合开关,下表是他们实验时记录和计算的数据,发现第3次实验计算的电阻值和前两次的相差太大,可能是测量数据有误.为此,他们再次进行了实验,实验时的电流表和电压表的示数如图乙所示.经过分析,他们明白了错误的原因是电流表量程读错（或把0~0.6A量程按0~3A量程读数）.该电表此时的示数为0.5A.

(5) 纠正表格中的错误后,此实验还能得出电流与电压的关系是：电阻一定时,通过电阻的电流与电阻两端的电压成正比.

答案：
(1)发生变化；保持不变
(2)d
(3)右；改变待测电阻两端的电压和通过的电流（或多次测量）
(4)电流表量程读错（或把0~0.6A量程按0~3A量程读数）；0.5A
(5)正比
