《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

17. 如图所示是电流表的内部结构示意图,线圈在磁场中,指针与线圈相连.当线圈中有电流通过时,指针会偏转,其原理是通电线圈在磁场中受到力的作用,和电动机原理相同(选填“电动机”“发电机”或“电磁铁”).如果线圈中的电流方向与原来相反,则指针偏转方向与原来相反.

答案： 通电线圈；电动机；相反

18. 小亮自制了如图所示的装置,在有机玻璃管上绕着带有绝缘层的导线,线圈两端连接着小功率灯泡,管内放入条形磁铁,用橡皮塞堵住管口两端,当沿图中箭头方向来回摇动时,小灯泡就会发光.该装置发电的原理是电磁感应,线圈中电流的方向是变化(填“变化”或“不变”)的,在此过程中机械能转化成电能.

答案： 电磁感应；变化；机械

19. 小彤去超市,走到电梯前发现电梯运动较慢,当他站在电梯上时电梯运动又快了起来.小彤根据所学的知识,画出如图所示的模拟电路(R是一个压敏电阻).小彤分析：当人站在电梯上,压敏电阻R的阻值减小,电磁铁所在电路电流增大,则电磁铁的磁性增强(填“增强”“不变”或“减弱”),衔铁的动触点与触点“2”接触,电梯电动机M的转速变快(填“变快”“不变”或“减慢”).

答案： 增大；增强；变快

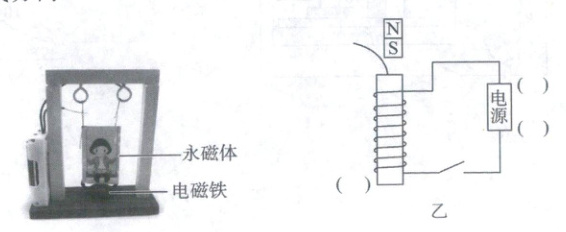

20. 小王自制了一个电磁秋千的玩具,如图甲所示.闭合开关后,推动一下永磁体,它在电磁铁排斥作用下来回摆动.请在图乙所示的简图中作出：
(1)电磁铁下端的磁极；
(2)电源的正、负极；
(3)图中的磁感线方向.

（1）在电磁铁下端标S；（2）在电源左边标“+”，右边标“-”；（3）磁感线从电磁铁上端画箭头指向下端。

答案： （1）电磁铁下端为S极；（2）电源左侧为正极，右侧为负极；（3）磁感线方向从电磁铁上端（N极）出发回到下端（S极）。 （在图乙中标注：电磁铁下端标S；电源左边标“+”，右边标“-”；磁感线从电磁铁上端画箭头指向下端）。
