《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

12. 家用电磁炉的内部有一金属线圈,当线圈中通入交流电后会产生变化的磁场.金属器皿放在电磁炉上时,金属器皿内就会产生电流,将电能转化为内能来加热食物.下列设备中和电磁炉工作原理不相同的是(B)
A.电风扇
B.电饭锅
C.电磁继电器
D.动圈式话筒

答案： B

13. 小明同学自己动手做了一个直流电动机模型,接通电路后发现电动机不转动,可当他拨了一下线圈后,电动机就快速转了起来.造成这一情况的原因可能是(D)
A.电源电压太低
B.电刷接触不良
C.电源正、负极接反了
D.开始时,线圈处于平衡位置了

答案： D

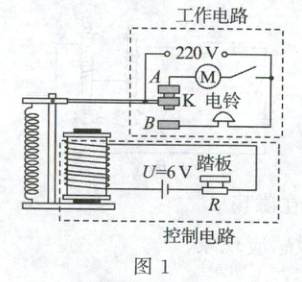

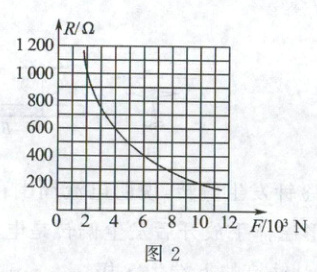

14. 兴趣小组的同学们设计了一个电梯超载报警电路,如图1所示,R是一个压敏电阻,其阻值随着压力的变化规律如图2所示,当控制电路中的电流达到0.03A时,报警电铃响起.(忽略电磁铁的阻值)下列说法正确的是(A)

A.电磁铁的上端为S极
B.压敏电阻R的阻值随压力的增大而增大
C.电梯设计的最大载重为$6×10^3N$
D.当电梯载重为$4×10^3N$时,压敏电阻R消耗的电功率为0.06W

答案： A

15. 公元1世纪初,东汉学者王充在《论衡》中记载：“司南之杓,投之于地,其柢指南”.如图,“柢”即握柄,是磁体的S极；司南之所以能指向南北方向,是由于受到地磁场的作用.

答案： S；地磁场

16. 如图所示电路,开关S接到a后,小磁针静止时,A端是N极.将开关S由a换到b,调节滑动变阻器的滑片P,保持电流表的示数不变,电磁铁的磁性减弱(选填“增强”“减弱”或“不变”).

答案： N；减弱
