《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

21. 在如图电路中,请根据标出的电流方向,把电源、电流表和电压表三个元件符号填入电路空缺处.要求：当开关闭合时,灯 $ L_1 $ 和 $ L_2 $ 串联,电压表测 $ L_1 $ 的电压,且都能发光.

答案： 答题：
1. 空缺处从左到右、从上到下依次为：电源、电压表、电流表。
理由：灯$L_1$和$L_2$串联，根据电流方向，最右侧空缺处应为电流表（电流表串联在电路中）；中间空缺处为电压表（电压表测$L_1$的电压，与$L_1$并联）；最左侧空缺处为电源，且电源正极在上方（根据电流方向确定）。

22. 某学校的同学在做“探究并联电路中干路电流与支路电流的关系”实验时,需要的器材有：电源、开关、导线、电流表、规格不同的小灯泡.这些器材数量足够.

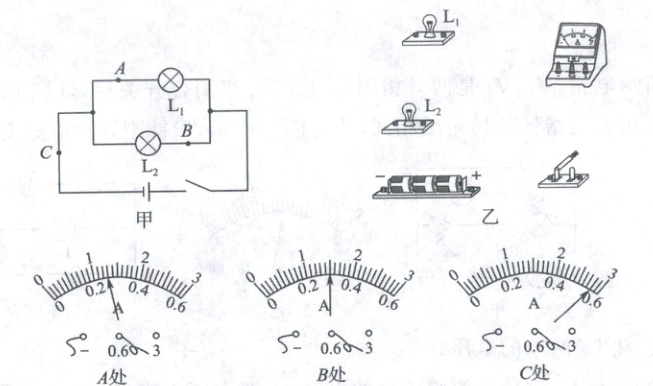

(1)小丽同学进行探究实验的电路如图甲所示,请你用笔画线代替导线,在图乙中连接测量 $ A $ 点电流时的实物电路图(电流表用小量程).
电流表小量程（$0\sim0.6A$）连接$A$点（$L_1$支路）如图所示（电流表与$L_1$串联）：
(2)在拆接电路时,开关必须______.
断开

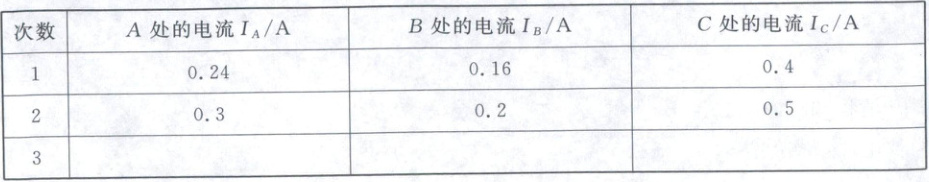

(3)第三次实验电流表在 $ A $、$ B $、$ C $ 处的电流如图所示,请填入表中：

0.22；0.3；0.52
(4)根据实验数据得出的结论是______.
并联电路中干路电流等于各支路电流之和
(5)小丽同学三次实验的目的是______.
使实验结论具有普遍性，避免偶然性
(6)小明同学在实验中,电流表用“$ 0 \sim 0.6 \, A $”的量程完成了第一次实验.第二次实验在“试触”时,发现干路电流为 $ 2 \, A $,则电流表用“$ 0 \sim 3 \, A $”的量程完成了第二次实验.那么第一次实验是否需要将电流表改成“$ 0 \sim 3 \, A $”的量程重新进行？______(填“需要”或者“不需要”)
不需要

答案： （1）电流表小量程（$0\sim0.6A$）连接$A$点（$L_1$支路）如图所示（电流表与$L_1$串联）：
（2）断开
（3）$0.22$；$0.3$；$0.52$
（4）并联电路中干路电流等于各支路电流之和
（5）使实验结论具有普遍性，避免偶然性
（6）不需要
