《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

14. 在如图所示的电路中,S闭合后下列情况正确的是(C)

A.如果甲、乙、丙是电压表,当$S_1$闭合后$,U_3 = U_1 + U_2$
B.如果甲是电压表,乙、丙是电流表$,S_1$断开形成串联电路
C.电路中甲表和乙表不能同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数

答案： C

15. 街边的路灯总是同时亮,同时灭,它们是并联(填“串联”或“并联”)的,要达到如此效果,对开关的安装要求是安装在干路上.如图所示是一款学校常用的应急照明灯,当外部电路有电时,应急灯不亮,停电时应急灯发光,小李将应急灯中的任意一个灯泡断开,另一个灯泡仍然发光,则应急灯的两个灯泡是并联(填“串联”或“并联”)的.

答案： 并联，安装在干路上，并联

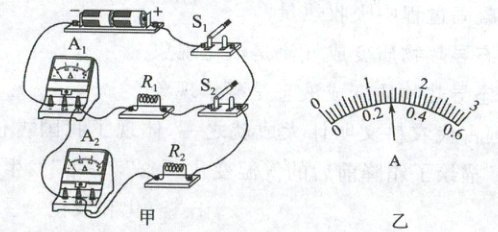

16. 如图甲所示电路,当开关$S_1、$$S_2$闭合后,电流表$A_2$测量的是通过R₂的电流；若两只电流表的指针偏转都如图乙所示,则通过$R_1$的电流为1.2A.

答案： R₂；1.2

17. 小红乘坐旅游巴士去旅游,她观察到前方大卡车尾部冒“黑烟”,这是因为柴油没有完全燃烧,若柴油没有完全燃烧,则柴油的热值不变(选填“变大”“变小”或“不变”)；柴油在燃烧过程中将化学能转化为内能.

答案： 不变；化学；内

18. 如图是甲、乙两导体的电流与电压的关系图像,由图可得甲的电阻是10Ω.若将甲和乙串联接在电路中,通过它们的电流之比$I_1 : I_2 = $1:1.

答案： 10；1:1

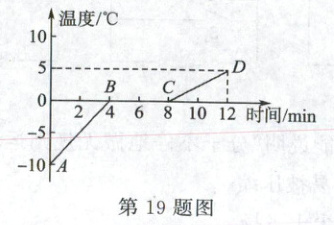

19. 小明在探究冰熔化特点时,用酒精灯加热50g的冰,每4分钟完全燃烧的酒精质量均为0.2g,冰的温度随时间变化的图像如图所示.由此可知：冰全部熔化成水后4分钟吸收热量为1050J,0.2g酒精完全燃烧放出的热量为6000J,CD段酒精灯的加热效率为17.5$%.[c_1 = 4.2×10^3J/(kg·℃),q_1 = 3×10^7J/kg]$

答案： 1050；6000；17.5
