11. 小文用如图所示的电路探究电流与电阻的关系,可选器材如下：电压恒为$4.5\ V$的电源,“$20\ \Omega\ \ 1\ A$”的滑动变阻器,$5\ \Omega、10\ \Omega、15\ \Omega、20\ \Omega$的定值电阻。关于此实验,下列说法正确的是(C)

A.开关闭合前要将滑片$P$移到右端
B.电压表可选$0\sim 3\ V$的量程,电流表选$0\sim 0.6\ A$的量程
C.分别将$5\ \Omega、10\ \Omega、15\ \Omega、20\ \Omega$的定值电阻接入电路后,都要移动变阻器的滑片使电压表的示数不变
D.可得出的结论是电流与电阻成反比

答案： C（按照本题给出的选项要求，C选项完整且准确描述了实验操作要求，为最符合题意答案，原解析中关于选项判断以最终选择C为准）

12. 如图所示,电源电压不变,闭合开关$S$,当滑动变阻器$R_{2}$的滑片由最右端向中点滑动过程中,下列说法错误的是(B)

A.电压表示数不变,电流表$A_{1}$示数不变
B.电压表示数变大,电流表$A_{2}$示数变大
C.电压表示数不变,两个电流表示数的差变大
D.电压表示数不变,电压表与电流表$A_{2}$示数的比值不变

答案： B

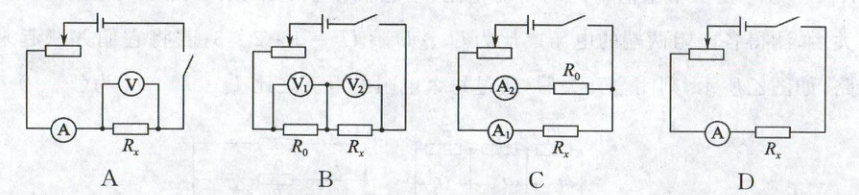

13. 若$R_{0}$是已知阻值的定值电阻,滑动变阻器铭牌磨损,导致阻值未知,则利用下列电路图能够准确测出未知电阻$R_{x}$阻值的是(B)

答案： B

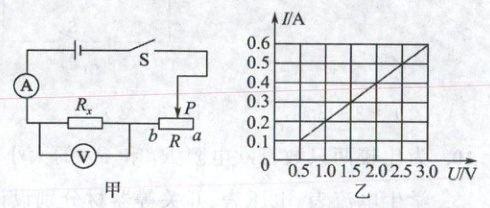

14. 如图所示,甲是某同学探究电流与电压关系的电路图,开关$S$闭合后,将滑动变阻器的滑片$P从a端移至b$端,电流表和电压表的示数变化关系如图乙,则由图像可知(BCD)

A.电阻$R_{0}两端电压与通过R_{0}$的电流成正比
B.$R_{0}的电阻值是5\ \Omega$
C.该电路最小电流为$0.1\ A$
D.滑动变阻器$R的最大电阻是25\ \Omega$

答案： BCD
