《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

15. 有一根镍铬合金丝,若把它拉长以后接入电路,它的阻值将变大(填“变大”“变小”或“不变”)；若把它对折后接入电路,它的阻值将变小(填“变大”“变小”或“不变”)；若接入电路后,增大它两端的电压,它的阻值将不变(填“变大”“变小”或“不变”).

答案： 变大，变小，不变

16. 如图所示的电路中,开关 $ S $ 接到 $ a $ 时电压表示数为 $ 9 \, V $,开关 $ S $ 接到 $ b $ 时电压表示数为 $ 4 \, V $,则开关 $ S $ 接到 $ b $ 时,电源电压为9 $ V $,灯 $ L_1 $ 两端的电压为5 $ V $,灯 $ L_2 $ 两端的电压为4 $ V $.

答案： 9；5；4

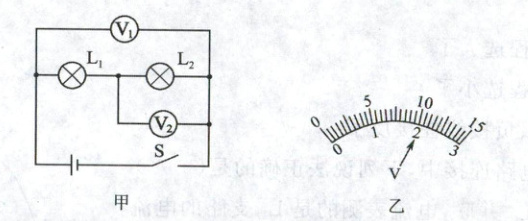

17. 如图甲所示的电路中,当闭合开关两灯都发光时,电压表 $ V_1 $ 和 $ V_2 $ 的指针位置完全一样(如图乙所示),则 $ L_1 $ 两端的电压为8 $ V $,$ L_2 $ 两端的电压为2 $ V $,电源的电压为10 $ V $.

答案： 8；2；10

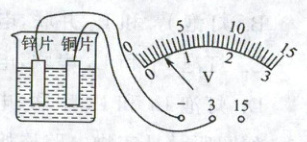

18. 在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池,它将化学能转化为电能.用电压表测量这个自制电池的电压,其现象如图所示,这个电池的电压是0.6 $ V $,电池的正极是铜片(选填“锌片”或“铜片”).

答案： 化学 ；0.6 ；铜片

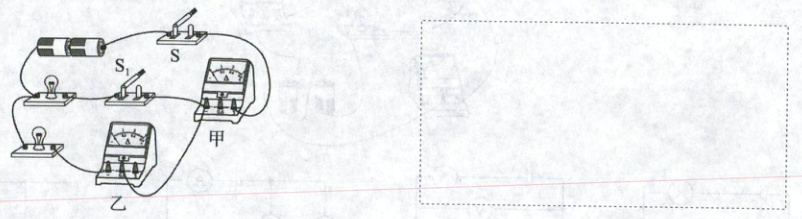

19. 如图所示为一实物电路,请在方框中画出所对应的电路图.

答案： 答题卡：
由实物图可知，电流从电源正极流出，经开关S后分成两条支路，一条支路经开关$S_1$、灯泡，另一条支路经电流表、灯泡，然后两条支路汇合回到电源负极，电压表并联在电源两端。对应的电路图如下：
（在方框中画出电路图，电源、开关S、两条支路（一支路为开关$S_1$与灯泡串联，另一支路为电流表与灯泡串联），电压表并联在电源两端 ） 。

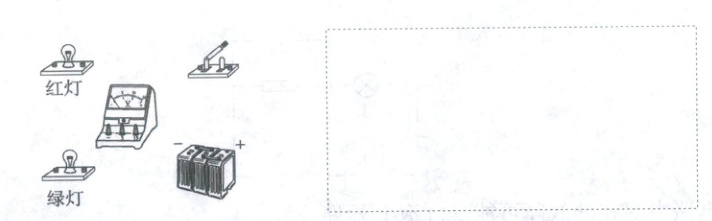

20. 请将如图所示的实物用笔画线连接起来,并在虚线框中画出红绿灯组成的串联电路且电压表测红灯电压.

答案： 1. 实物图连接：
将电源、开关、红灯、绿灯用导线依次串联起来。
将电压表并联在红灯两端，注意电压表的正负接线柱要连接正确（电流从正接线柱流入，从负接线柱流出）。
2. 电路图：
在虚线框中画出电源、开关、红灯、绿灯串联的电路。
画出电压表并联在红灯两端。
（由于无法直接画图，文字描述如下：从电源正极出发，依次画开关、红灯、绿灯，回到电源负极，形成串联电路；再画电压表，使其两个接线柱分别接在红灯的两端）。
