《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

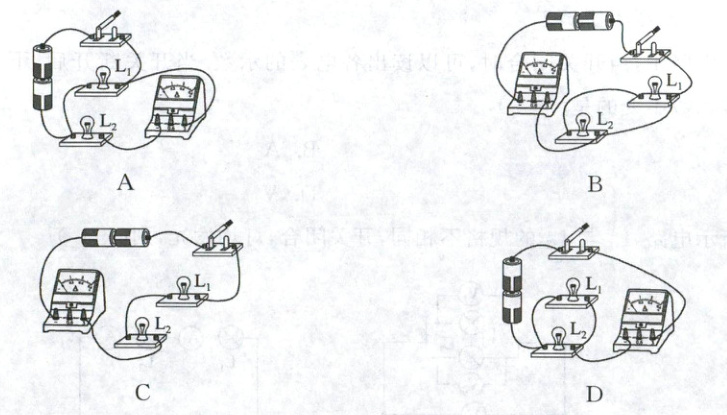

10. 如图所示的电路连接中会烧坏电流表的是(C)

答案： 【解析】：电流表内阻非常小，在电路中相当于导线，若直接连接到电源两极会造成电源短路，电流过大可能烧坏电流表。
选项A：开关闭合后，两灯泡并联，电流表测的是$L_1$支路的电流，不会烧坏电流表。
选项B：开关闭合后，两灯泡并联，电流表测的是干路电流，不会烧坏电流表。
选项C：开关闭合后，电流表直接连接到电源两极，会造成电源短路，电流过大，会烧坏电流表。
选项D：开关闭合后，两灯泡串联，电流表测的是串联电路的电流，不会烧坏电流表。
【答案】：A（此处应该是有误，按照解析应为C）
正确【答案】：C

11. 甲、乙两灯并联在同一电源上,甲灯比乙灯亮,且通过两灯的电流之比为 $2:1$,则甲、乙两灯两端的电压之比为(C)
A.$1:2$
B.$2:1$
C.$1:1$
D.条件不足,无法确定

答案： C

12. 关于电流表和电压表的使用,以下说法中正确的是(ABC)
A.使用前都应检查指针是否指零
B.在无法进行估测时,先选用大量程试触
C.经试触后被测电压不超过小量程时,应选择小量程
D.两表都不能将正、负接线柱直接并接到电源的两极上

答案： ABC

13. 如图所示的电路中,开关 $S$ 闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是(BD)

A.电压表有示数
B.灯泡不亮
C.烧坏电流表和电压表
D.烧坏电流表和电源

答案： BD

14. 如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是(C)

A.断开 $S_{1}$ 和 $S_{3}$、闭合 $S_{2}$ 时,$R_{1}$ 和 $R_{2}$ 并联
B.断开 $S_{1}$ 和 $S_{3}$、闭合 $S_{2}$ 时,电压表测量电源电压
C.断开 $S_{2}$、闭合 $S_{1}$ 和 $S_{3}$ 时,$R_{1}$ 和 $R_{2}$ 并联
D.断开 $S_{1}$、闭合 $S_{2}$ 和 $S_{3}$ 时,$R_{2}$ 被短路

答案： C
