《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

18. 学校提倡我们养成随手关灯的好习惯,当你关掉一盏灯后,电路的总电阻将 变大,通过保险丝的电流将 变小(均填“变大”“变小”或“不变”)。

答案： 变大，变小

19. 李明在探究通过电阻的电流跟其两端电压的关系时,用记录的实验数据作出了如图所示的 $ U-I $ 图像,则 $ a $ 的电阻值为 10 $ \Omega $；将 $ a $、$ b $ 并联接在电压为 $ 2V $ 的电源上,则干路中的电流为 0.6 $ A $。

答案： 10；0.6

20. 甲、乙两只定值电阻,甲标有“$ 10\Omega $ $ 1A $”,乙标有“$ 15\Omega $ $ 0.8A $”,把他们串联起来,电路中的最大电流是 0.8 $ A $,电源两端允许加的最大电压是 20 $ V $。

答案： $0.8$，$20$

21. 课外物理活动小组利用电压为 $ 3V $ 的电源、开关 $ S $ 和两个阻值均为 $ 10\Omega $ 的定值电阻,设计了一种电路。电路藏于桌面以下,接线柱 $ a $、$ b $ 位于桌面以上。若把电压表接在 $ a $、$ b $ 上,闭合开关 $ S $ 后其示数为 $ 3V $；若把电流表接在 $ a $、$ b $ 上,闭合开关 $ S $ 后其示数为 $ 0.6A $。请你将符合要求的电路连接画在方框中。

答案： 电路分析：
1. 电压表接a、b时：示数为3V（电源电压），说明a、b两点间电压等于电源电压，即a、b间为通路且无分压电阻。
2. 电流表接a、b时：示数为0.6A，由欧姆定律 $ I = \frac{U}{R} $ 得总电阻 $ R_{总} = \frac{U}{I} = \frac{3\,V}{0.6\,A} = 5\,\Omega $。两10Ω电阻并联总电阻 $ R_{并} = \frac{10\,\Omega × 10\,\Omega}{10\,\Omega + 10\,\Omega} = 5\,\Omega $，符合总电阻要求。
电路连接：
两10Ω电阻并联，开关S串联在干路中，a、b分别接并联电路的两端（即电源正负极经开关后的节点）。
电路图：
（方框内电路结构如下）
电源正极 → 开关S → 节点a → （R₁=10Ω与R₂=10Ω并联）→ 节点b → 电源负极。
（注：实际画图时，方框内画出电源、开关S、两并联电阻，a、b分别接并联电路两端节点。）
结论：两10Ω电阻并联，a、b接并联电路两端，开关在干路。
（电路图示意：电源+→S→a→(R₁//R₂)→b→电源-）

22. 神奇的光敏电阻
光敏电阻是利用物体的导电率会随着外加光照的影响而改变的性质而制作的一种特殊电阻。光敏电阻没有极性,使用时既可加直流电压,也可以加交流电压。光敏电阻在无光照的时候,其暗电阻的阻值一般很大,在有光照的时候,其亮电阻的阻值变得很小,两者的差距较大。光敏电阻是利用半导体的光电效应制成的,光敏电阻的主要特点是灵敏度高、体积小、重量轻、电性能稳定、可以交直流两用,而且工艺简单,价格便宜等,正是由于这些优点,使光敏电阻被广泛应用于照相机日光控制、光电自动控制、光电耦合、光电自动检测、电子光控玩具、自动灯开关及各类可见光波段光电控制测量场合。
阅读上文,回答下列问题：
(1)光敏电阻是利用半导体的 光电效应 制成的。
(2)请列举出光敏电阻的两个特点：灵敏度高、体积小。

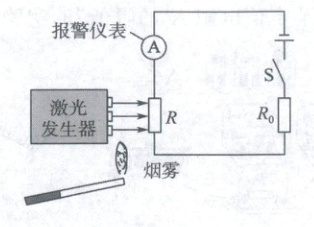

(3)如图所示的是小明为某地下停车场设计的烟雾报警器的简化原理图。电源电压保持不变,$ R_{0} $ 为定值电阻,$ R $ 为光敏电阻。当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻的激光时,光敏电阻 $ R $ 的阻值将 增大 (选填“增大”或“减小”)；若要使该烟雾报警器在烟雾浓度更低时也能报警,$ R_{0} $ 应选用 更大 (选填“更大”或“更小”)阻值的电阻。

答案：
(1)光电效应
(2)灵敏度高、体积小（答案不唯一，文中提到的特点任选两个即可，如重量轻、电性能稳定、可以交直流两用、工艺简单、价格便宜等）
(3)增大；更大
