《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

18. 三节新干电池串联的电压为4.5V,并联的电压为1.5V.两个灯并联在电路中,其中一个灯比较亮,另一个灯比较暗,则较亮的灯两端的电压等于(选填“大于”“小于”或“等于”)较暗的灯的两端的电压.

答案： 4.5V；1.5V；等于

19. 甲、乙两条镍铬合金线,已知它们的电阻有 $R_{甲}＞R_{乙}$,它们的长度是 $L_{甲}= L_{乙}$,则它们的横截面积有 $S_{甲}$＜$S_{乙}$；把它们串联后接在电路中,则通过它们的电流有 $I_{甲}$=$I_{乙}$；把它们并联后接在电路中,则它们两端的电压有 $U_{甲}$=$U_{乙}$.(均选填“＜”“=”或“＞”)

答案： ＜，=，=

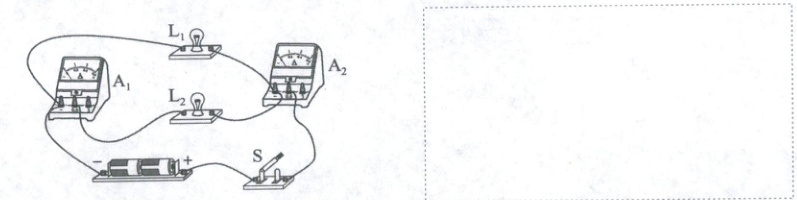

20. 请根据如图所示的实物连线图,在虚线框内画出电路图.

答案： 答题卡：
由实物图可知，电流从电源正极流出后分支，一支经灯泡$L_1$和电流表$A_1$，另一支经灯泡$L_2$，然后两支电流汇合经开关$S$和电流表$A_2$回到电源负极，电路图如下：
（在虚线框内画出两灯并联，$A_1$与$L_1$串联，$A_2$在干路，开关$S$在干路的电路图 ）

21. 如图所示,是小明做“用滑动变阻器改变灯泡的亮度”实验时连接的电路.在如图所示的电路中,有两根导线尚未连接,请用笔画线补上.要求：① 电压表测小灯泡两端电压；② 闭合开关 $S$,向左端移动滑动变阻器的滑片时,小灯泡变亮.(导线不要交叉)

答案： 1. 将滑动变阻器左下接线柱与小灯泡右端接线柱用导线连接。
2. 将电压表正接线柱（“3V”或“+”）与小灯泡右端接线柱连接，电压表负接线柱（“-”）与小灯泡左端接线柱连接。
（注：导线不交叉，滑动变阻器“一上一下”接入左下和右上接线柱，确保向左移滑片电阻变小；电压表并联于小灯泡两端，电流正进负出。）

22. 在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路.
(1)在连接电路时发现,还缺少一个元件,他应该在电路中再接入的元件是开关.
(2)为粗略判断 $a$、$b$ 两点间导体电阻的大小,可观察灯泡的亮度.
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表.你认为乙同学的改进更好一些,理由是若电路中导线或元件发生短路或出现过大电流时，甲同学方案中电流表可能被烧坏，乙同学方案中灯泡能保护电路.

答案：
(1)开关
(2)灯泡的亮度
(3)乙；若电路中导线或元件发生短路或出现过大电流时，甲同学方案中电流表可能被烧坏，乙同学方案中灯泡能保护电路
