15. 有些绒毛玩具的外衣是采用“静电植绒”技术制作的,事先给布面上涂上带电的胶,再给绒毛带上电,线毛就会飞向胶布,这是因为胶布和绒毛上带
异
种电荷互相吸引
.如果绒毛运动方向与电流的方向相反,则说明绒毛带的是负
电荷.
答案:
异、吸引、负

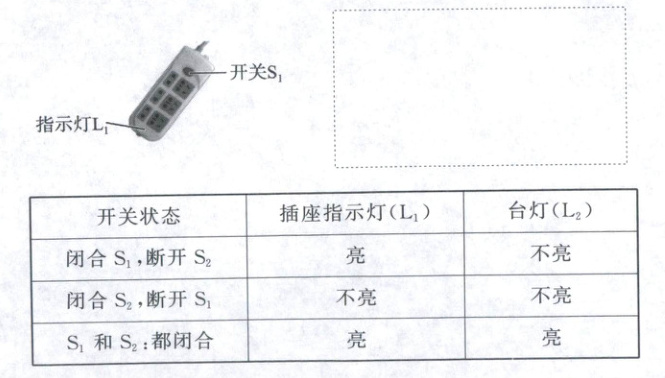

16. 小桐家台灯的插头插在如图所示的插座上,插座上有一个开关和一个指示灯(相当于灯泡).若插座开关和指示灯用$S_1、$$L_1$表示,台灯开关和灯泡用$S_2、$$L_2$表示.小桐断开或闭合$S_1、$$S_2$时,记录现象如下表,请你设计符合事实的电路图,并在虚线框内画出电路图.

答案:
根据开关状态与灯泡亮灭情况分析:
1. S₁断开时,无论S₂状态如何,两灯均不亮,说明S₁为总开关,控制整个电路通断(在干路)。
2. S₁闭合、S₂断开时,L₁亮、L₂不亮,说明L₁与L₂并联(串联时L₂断路L₁不亮),且L₂支路需S₂控制。
3. S₁、S₂均闭合时,两灯均亮,验证L₁支路无额外开关(仅由S₁控制通断),L₂支路由S₂控制。
电路设计:电源→S₁(干路)→并联两支路(支路1:L₁;支路2:S₂与L₂串联)→电源负极。
电路图如下:
(电源正极)—S₁—┬—L₁—(电源负极)
└—S₂—L₂—(电源负极)
(注:用标准电路符号绘制,电源、开关、灯泡串联并联关系如上述逻辑)
(此处因文本限制无法直接画图,实际应画出干路S₁,后分两支路,一支为L₁,另一支为S₂与L₂串联,两支路并联后接电源负极)
1. S₁断开时,无论S₂状态如何,两灯均不亮,说明S₁为总开关,控制整个电路通断(在干路)。
2. S₁闭合、S₂断开时,L₁亮、L₂不亮,说明L₁与L₂并联(串联时L₂断路L₁不亮),且L₂支路需S₂控制。
3. S₁、S₂均闭合时,两灯均亮,验证L₁支路无额外开关(仅由S₁控制通断),L₂支路由S₂控制。
电路设计:电源→S₁(干路)→并联两支路(支路1:L₁;支路2:S₂与L₂串联)→电源负极。
电路图如下:
(电源正极)—S₁—┬—L₁—(电源负极)
└—S₂—L₂—(电源负极)
(注:用标准电路符号绘制,电源、开关、灯泡串联并联关系如上述逻辑)
(此处因文本限制无法直接画图,实际应画出干路S₁,后分两支路,一支为L₁,另一支为S₂与L₂串联,两支路并联后接电源负极)

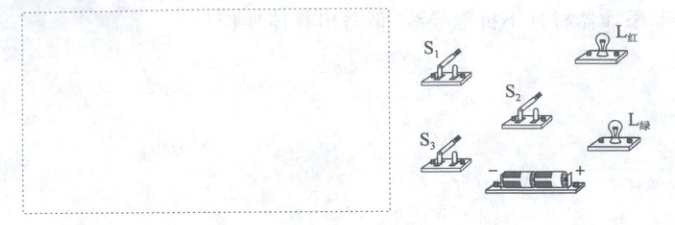

17. 某保密室有三道门,关上一道门相当于闭合一个开关.只要有一道门没有关上,红色和绿色的指示灯都会发光.当三道门都关上时,红灯会熄灭,只有绿灯会发光.请设计出符合要求的电路图画在虚线框内,并根据所设计的电路图
在图中用笔画线将实物连接成符合要求的电路.(要求:连线不能交叉,线头接在接线柱上)
在图中用笔画线将实物连接成符合要求的电路.(要求:连线不能交叉,线头接在接线柱上)
答案:
电路图设计:
绿灯(L绿)串联在干路中,红灯(L红)与串联的三个开关(S₁、S₂、S₃)并联后,整体再与绿灯串联接入电源。
实物连接步骤:
1. 电源正极连接绿灯(L绿)的一个接线柱;
2. 绿灯(L绿)的另一个接线柱分别连接红灯(L红)的一个接线柱和开关S₁的一个接线柱;
3. 开关S₁的另一个接线柱连接开关S₂的一个接线柱,开关S₂的另一个接线柱连接开关S₃的一个接线柱;
4. 开关S₃的另一个接线柱与红灯(L红)的另一个接线柱连接后,共同连接电源负极。
(注:实物连接图需按上述步骤用笔画线连接,确保连线不交叉,线头接在接线柱上。)
绿灯(L绿)串联在干路中,红灯(L红)与串联的三个开关(S₁、S₂、S₃)并联后,整体再与绿灯串联接入电源。
实物连接步骤:
1. 电源正极连接绿灯(L绿)的一个接线柱;
2. 绿灯(L绿)的另一个接线柱分别连接红灯(L红)的一个接线柱和开关S₁的一个接线柱;
3. 开关S₁的另一个接线柱连接开关S₂的一个接线柱,开关S₂的另一个接线柱连接开关S₃的一个接线柱;
4. 开关S₃的另一个接线柱与红灯(L红)的另一个接线柱连接后,共同连接电源负极。
(注:实物连接图需按上述步骤用笔画线连接,确保连线不交叉,线头接在接线柱上。)
