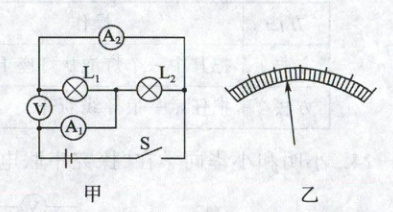

25. 如图所示的电路,$S$ 闭合后,$A_{1}$、$A_{2}$、$V$ 三只电表的指针均如图乙所示.已知电压表 $V$ 接入的是“$-$”与“$15$”两接线柱.请回答：
(1)电源电压及 $L_{1}$、$L_{2}$ 两端的电压各是多少？
(2)通过 $L_{1}$、$L_{2}$ 的电流各为多大？

答案：
(1)由电路图可知，L₁与L₂并联，电压表V测电源电压（并联电路各支路电压等于电源电压）。电压表量程为0-15V，分度值0.5V，指针位置对应10V，故电源电压U=10V，L₁、L₂两端电压U₁=U₂=10V。
(2)A₂测干路电流，A₁测L₁支路电流。因干路电流大于支路电流，A₂量程为0-3A（分度值0.1A），A₁量程为0-0.6A（分度值0.02A），两表指针位置相同，设偏转n格。则Iₐ₁=0.02n A，Iₐ₂=0.1n A，且Iₐ₂=5Iₐ₁。由图乙指针位置，n=20格，故Iₐ₁=0.02×20=0.4A（L₁电流I₁=0.4A），Iₐ₂=0.1×20=2A。L₂电流I₂=Iₐ₂-I₁=2A-0.4A=1.6A。
(1)电源电压10V，L₁、L₂两端电压均为10V；
(2)通过L₁的电流0.4A，通过L₂的电流1.6A。
