《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

11. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能 $ W $ 和通电时间 $ t $ 的关系如图所示。关于这三个用电器,下列判断正确的是(BC)

A.正常工作时,电热水壶比电烤箱产生的热量少
B.正常工作时,电热水壶比电饭锅的功率大
C.正常工作时,通过电饭锅的电流最小
D.在一个月内,电热水壶消耗的电能一定最多

答案： BC

12. 一只标有“220 V 100 W”的灯泡(灯丝电阻保持不变)与一电阻串联后,接在 220 V 电源上,电阻消耗的功率为 10 W,则下列说法正确的是(BC)
A.灯泡与电阻消耗的总功率为 110 W
B.灯泡与电阻消耗的总功率小于 100 W
C.灯泡消耗的功率小于 90 W
D.灯泡消耗的功率大于 90 W

答案： BC

13. 如图所示,电源电压恒为 3 V,灯泡 L 标有“3 V 1.5 W”字样(不计温度对灯丝电阻的影响),滑动变阻器 $ R $ 最大阻值为 30 Ω,电压表量程为 0~3 V,电流表量程为 0~0.6 A。在电路安全的情况下,下列判断正确的是(A)

A.灯泡 L 正常发光时的电阻为 6 Ω
B.只闭合开关 S,滑动变阻器的取值范围只能是 0~10 Ω
C.只闭合开关 S,该电路的最大功率是 2.5 W
D.将滑片 P 移到 $ R $ 的最左端,闭合开关 S、$ S_1 $,电流表示数为 0.6 A

答案： A

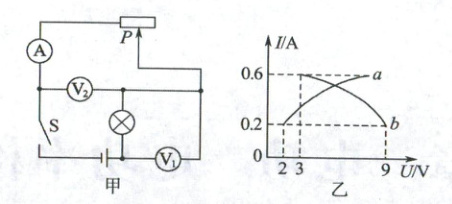

14. 如图甲所示,电源电压恒定,闭合开关 S 后,将滑动变阻器的滑片从最右端移至小灯泡正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是(ABCD)

A.电源电压为 12 V
B.灯的额定电流为 0.6 A
C.滑动变阻器的最大阻值是 45 Ω
D.曲线 $ b $ 是电流表示数与电压表 $ V_2 $ 示数的关系图像

答案： ABCD
