《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

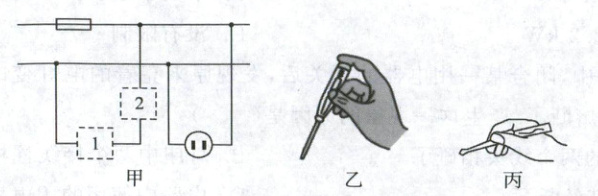

10. 小明同学想在家里安装一盏照明灯,如图甲所示是他设计的电路,图中虚线框 1 和 2 应连入开关和电灯,则开关应安装在____(选填“1”或“2”)框中。为了检测家庭电路中插座右孔连接的是不是火线,应使用如图____(选填“乙”或“丙”)所示的捏验电笔的方式。

1；乙

答案： 1；乙

11. 商场中,一位卖微波炉的售货员和一位顾客产生了不同意见。售货员说,微波炉很省电,用它加热食品花不了多少电费；顾客说,微波炉很费电,他家的微波炉一开就“烧保险”,售货员是从电能(填物理量的名称)的角度来说的,顾客是从电功率(填物理量的名称)的角度来说的。微波炉一开就“烧保险”的原因是：家庭电路中接入微波炉后,总功率变大,这会造成干路电流变大。当干路电流超过保险丝的熔断电流时,保险丝就立即熔断。

答案： 电能；电功率；变大；变大

12. 将图所示的电热水壶的三条接线按照安全用电的原则连接在插头上。

答案： 答题：
1. 保险丝和电阻丝一端连接，保险丝另一端接插头中间较长脚（接地线除外对应连接端，本题插头连接对应火线端 ）；
2. 电阻丝另一端接插头另一个外侧脚（对应零线端）；
3. 电热水壶金属外壳接插头中间较长脚（接地线端）。
（通常规定插头中间较长脚为接地线，外侧两脚分别接火线和零线，在连接电热水壶时，与电阻丝和保险丝相连的线路接火线端，另一线路接零线端，金属外壳接地线 ） 。

13. 阅读下面材料,回答问题。
现代家庭电器化程度越来越高,各种电器设备的数量急剧增加,但同时也带来了更多的触电事故,因此,用电安全是一个十分突出的问题。人们往往认为,造成触电危害的原因是接触了高压电,实际上触电危害的真正原因是有较大的电流通过人体,而人体的电阻并非固定不变的,最不利时人体的电阻只有不到 1 000 Ω,所以安全用电的原则是：不接触____,____高压带电体。
(1)请将文中的两个空补充完整。
(2)人体发生触电事故,主要是指(D)。
A. 人体带了电
B. 人体中有电流流过
C. 人体上有电压
D. 人体中流过的电流超过了一定值
(3)利用学过的知识简单解释为什么电压越高,触电危害就越大。
(4)图是两幅用电安全的宣传画,请你认真观察后给配上合适的宣传词。


图 1：湿手不要触摸电器。
图 2：不要同时使用多个大功率电器（或：避免插座超负荷使用）。
(1)低压带电体；不靠近
(3)根据欧姆定律I=U/R，人体电阻R一定时，电压U越高，通过人体的电流I越大，触电危害越大。

答案：
(1)低压带电体；不靠近
(2)D
(3)根据欧姆定律I=U/R，人体电阻R一定时，电压U越高，通过人体的电流I越大，触电危害越大。
(4)图1：湿手不要触摸电器
图2：不要同时使用多个大功率电器（或：避免插座超负荷使用）
