《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

1. 通过导体$a、b$的电流随电压的变化情况如图所示,比较$a、b$的电阻大小,可得结论为(B)

A.$R_{a}＞R_{b}$
B.$R_{a}＜R_{b}$
C.$R_{a}= R_{b}$
D.条件不足,无法确定

答案： 【解析】：由图像可知，当电压相同时，通过a的电流大于通过b的电流。根据欧姆定律$I = \frac{U}{R}$，变形得$R=\frac{U}{I}$，电压U相同，电流I越大，电阻R越小，所以$R_{a}＜R_{b}$。
【答案】：B

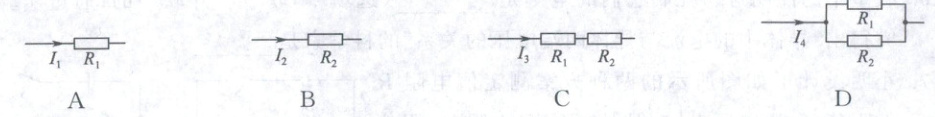

2. 已知$R_{1}＞R_{2}$,按如图中的四种方式分别接在同一电源上,下列电路中电流最大的是(D)

答案： D

3. 由欧姆定律$I= \frac{U}{R}导出R= \frac{U}{I}$,以下说法中正确的是(D)
A.加在导体两端的电压越大,则导体的电阻越大
B.电压一定时,电阻与电流成反比
C.导体的电阻在电流减小到零时,电阻也为零
D.电阻是导体本身的一种属性,大小只与本身的四个因素有关

答案： D

4. 如图所示的电路中,白炽灯$L_{1}的电阻比白炽灯L_{2}$的电阻小,将开关$S$闭合,下列说法正确的是(C)

A.电路中$A、B两点间的电压等于B、C$两点间的电压
B.通过$A点的电流大于通过B$点的电流
C.通过$A点的电流等于通过B$点的电流
D.电路中$A、B两点间的电压大于B、C$两点间的电压

答案： C

5. 小明在研究通过导体的电流与其两端电压关系时,根据测量数据绘制出如图所示的$I-U$图像。下列判断正确的是(D)

A.通过$R_{1}$的电流与它两端所加电压不成正比
B.通过$R_{2}$的电流与它两端所加电压成正比
C.将它们串联接到同一电路中时,通过$R_{1}$的电流较大
D.将它们并联连接到两端电压为$1.5\ V$的电路中,通过干路的电流是$0.45\ A$

答案： D
