《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

23. 如图所示,小成同学利用两块磁铁、一个线圈等材料制作了一台小型发电机,并用两个LED灯(发光二极管左边为正极,右边为负极)进行了如图连接实验探究.

(1)小成接好电路后,以一定的速度连续转动线圈,当线圈转动到如图所示位置时,AB(选填“AB”或“BC”)段在做切割磁感线运动,在电路中产生了感应电流,这一现象叫电磁感应现象.
(2)连续转动线圈,在实验中将会看到两LED灯交替发光,说明线圈中产生的电流方向周期性改变(选填“不变”或“周期性改变”).若将一直流电源代替两LED灯接入电路,闭合开关,则线圈不能(选填“能”或“不能”)持续转动.

答案：
(1)AB；电磁感应
(2)周期性改变；不能

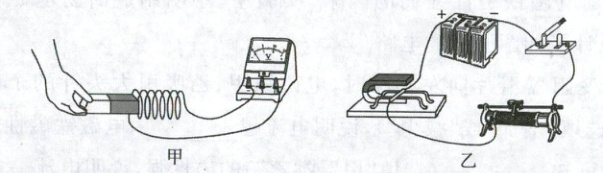

24. 小华在探究电磁现象的实验中,设计了如图所示的实验装置.

(1)在图甲中将磁体插入螺线管中时,观察到灵敏电流表指针向右偏转,将磁体从螺线管中向左拔出时,相当于导体向______(填“左”或“右”)切割磁感应线,会观察到灵敏电流表的指针向______(填“左”或“右”)偏转.
(2)图乙装置的实验结果表明磁场对通电导体______.为了使实验效果明显,图中磁场中轨道上的金属棒最好选用______.
A. 铁棒
B. 玻璃棒
C. 铝棒
D. 铜棒

答案：
(1)右；左
(2)有力的作用；C

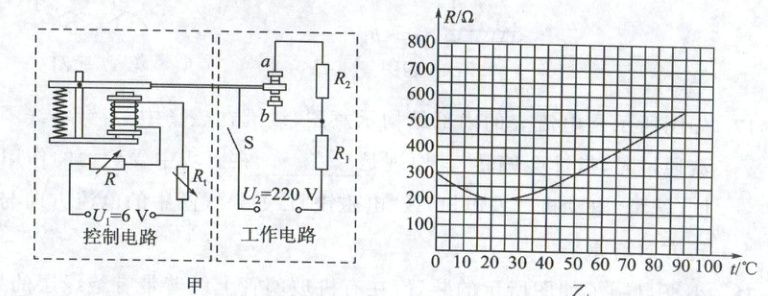

25. 图甲是只有加热、保温功能的电热水器的简易电路图,控制电路中,电源电压$U_1 = 6V,Rₜ$为阻值可调的电阻,热敏电阻R允许通过的最大电流Iₘₐₓ = 15mA,其阻值随温度变化关系如图乙,电磁继电器线圈电阻不计.工作电路中,电源电压$U_2 = 220V,$电阻$R_1 = 22Ω,R_2 = 198Ω.$当电磁继电器线圈的电流I ≤ 8mA时,衔铁上弹与触点a接通；当电磁继电器线圈的电流I ≥ 10mA时,衔铁被吸下与触点b接通.求：
(1)电热水器加热时的电流；
(2)电热水器的保温功率；
(3)为使控制电路能正常工作,可调电阻Rₜ的最小阻值；
(4)可调电阻调为300Ω,电热水器工作稳定后,水温的变化范围.

答案：
(1)加热时衔铁接b，工作电路只有$R_1$接入，电流$I=\frac{U_2}{R_1}=\frac{220\mathrm{V}}{22\Omega}=10\mathrm{A}$。
(2)保温时衔铁接a，$R_1$与$R_2$串联，总电阻$R=R_1+R_2=22\Omega+198\Omega=220\Omega$，保温功率$P=\frac{U_2^2}{R}=\frac{(220\mathrm{V})^2}{220\Omega}=220\mathrm{W}$。
(3)热敏电阻$R$最小阻值$R_{min}=200\Omega$（图乙20-30℃），控制电路最大电流$I_{max}=15\mathrm{mA}=0.015\mathrm{A}$，总电阻$R_{总}=\frac{U_1}{I_{max}}=\frac{6\mathrm{V}}{0.015\mathrm{A}}=400\Omega$，则$R_t=R_{总}-R_{min}=400\Omega-200\Omega=200\Omega$。
(4)$R_t=300\Omega$，当$I=10\mathrm{mA}=0.01\mathrm{A}$时，$R_{总1}=\frac{U_1}{I_1}=\frac{6\mathrm{V}}{0.01\mathrm{A}}=600\Omega$，$R_1=R_{总1}-R_t=600\Omega-300\Omega=300\Omega$，对应温度$t_1=50^{\circ}\mathrm{C}$；当$I=8\mathrm{mA}=0.008\mathrm{A}$时，$R_{总2}=\frac{U_1}{I_2}=\frac{6\mathrm{V}}{0.008\mathrm{A}}=750\Omega$，$R_2=R_{总2}-R_t=750\Omega-300\Omega=450\Omega$，对应温度$t_2=80^{\circ}\mathrm{C}$，故水温范围$50^{\circ}\mathrm{C}\sim80^{\circ}\mathrm{C}$。
(1)10A
(2)220W
(3)200Ω
(4)50℃~80℃
