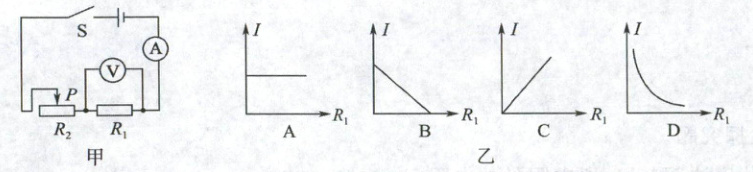

24. 小明用如图甲所示的电路探究通过导体的电流与电压、电阻的关系。实验器材：电源(电压恒为$4.5\ V$)、电流表、电压表各一只,开关一个,三个定值电阻($5\ \Omega、10\ \Omega、15\ \Omega$),三只滑动变阻器($10\ \Omega\ \ 1.5\ A、20\ \Omega\ \ 1.5\ A、50\ \Omega\ \ 1\ A$),导线若干。

(1)小明按图甲所示正确连接电路,闭合开关前,应把滑动变阻器的滑片滑到最______(选填“左”或“右”)端。闭合开关后,发现电流表示数为$0$,电压表指针超过量程。你认为造成这一现象的原因是______。
(2)探究电流与电压的关系时,应保持______(选填“$R_{1}$”或“$R_{2}$”)不变。
(3)探究电流与电阻的关系时,在探究时,先将$5\ \Omega$的电阻接入电路中,闭合开关,移动滑片,使电压表的示数为$1.5\ V$,并记下电流值。接着断开开关,取下$5\ \Omega$电阻,改接$10\ \Omega$的电阻(滑动变阻器滑片位置未动),当她接入$10\ \Omega$电阻后,闭合开关,应将滑动变阻器滑片向______(选填“左”或“右”)端移动,直至______,再次记下电流值。
(4)接着换用$15\ \Omega$的电阻重复上述实验,得到了表中的实验数据,实验时所选择的滑动变阻器规格是______。

(5)多次测量后,作出的$I-R_{1}$图像是图乙中的______。
（1）左；定值电阻$R_1$断路；
（2）$R_1$；
（3）右；电压表示数为$1.5\ V$；
（4）$50\ \Omega\ 1\ A$；
（5）D。

答案： （1）左；定值电阻$R_1$断路；
（2）$R_1$；
（3）右；电压表示数为$1.5\ V$；
（4）$50\ \Omega\ 1\ A$；
（5）D。

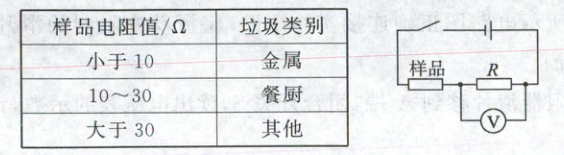

25. 垃圾分类机器人,它会快速取出标准规格的垃圾样品,通过机械手上的探针检测样品的电阻大小来识别垃圾的类别,并投入相应的垃圾桶,各类垃圾样品的电阻参考值如表所示。该机器人检测电路如图所示,电源电压为$1.5\ V$,定值电阻$R为10\ \Omega$,机器人从某块垃圾上取样检测时,检测电压表读数为$1\ V$。求：

(1)样品两端的电压；
(2)检测电路中的电流；
(3)样品的电阻。

答案：
(1)由电路图可知，样品电阻与定值电阻R串联，电压表测定值电阻R两端的电压，已知电压表读数为1V，即R两端电压$U_R = 1V$。电源电压$U = 1.5V$，根据串联电路电压特点，样品两端电压$U_{样品}=U - U_R = 1.5V - 1V = 0.5V$。
(2)通过定值电阻R的电流$I = \frac{U_R}{R} = \frac{1V}{10\Omega} = 0.1A$，串联电路中电流处处相等，所以检测电路中的电流$I = 0.1A$。
(3)样品电阻$R_{样品}=\frac{U_{样品}}{I} = \frac{0.5V}{0.1A} = 5\Omega$。
(1)0.5V
(2)0.1A
(3)5Ω
