10. 如图所示电路,开关闭合后两灯发光.以下说法正确的是(A)

A.电压表 $ V $ 的示数一定等于 $ V_1 $ 的示数
B.电压表 $ V $ 的示数一定大于 $ V_1 $ 的示数
C.电流表 $ A $ 的示数一定等于 $ A_1 $ 的示数
D.电流表 $ A $ 的示数一定等于 $ A_1 $ 的示数的 $ 2 $ 倍

答案： A

11. 下列说法正确的是(AB)

A.电源是提供电压的装置
B.电压是形成电流的原因
C.电路两端有电压,则电路中一定有电流
D.电路中有电流时,电路两端不一定有电压

答案： AB

12. 如图所示,电路接通后发现电流表 $ A_1 $ 指针的偏转角度比电流表 $ A_2 $ 的大.下列原因可能的是(BCD)

A.电流从电源正极流到电源负极的过程中越来越小
B.可能电流表 $ A_1 $ 和 $ A_2 $ 都不准确
C.可能是两电表所用的量程不同
D.可能是电路未接通之前,某电流表的指针不在零刻度线处

答案： BCD

13. 如图所示的电路中,电源两端的电压保持不变,当开关 $ S $ 闭合后,灯 $ L $ 不发光,电压表指针有明显偏转.若电路中只有一处故障,对于此电路可能故障的判断,下列说法中正确的是(D)

A.灯 $ L $ 短路
B.灯 $ L $ 断路
C.滑动变阻器 $ R_2 $ 短路
D.定值电阻 $ R_1 $ 断路

答案： D

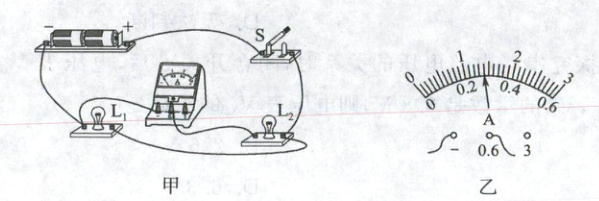

14. 如图甲所示,当开关 $ S $ 闭合后,电流表测量的是通过$ L_1 $(选填“电源”“$ L_1 $”或“$ L_2 $”)的电流,电流表的指针偏转如图乙所示,电流表的示数为0.3 $ A $；小明在测量电流时选择的量程是 $ 0 \sim 0.6 \, A $,可是由于粗心,读数时读成了 $ 2.5 \, A $,则实际电流应该是0.5.

答案： L₁；0.3；0.5
