《2025年同步练习册配套检测卷九年级物理上册鲁科版五四制》

17. 如图是一款能发电的魔方充电器,转动魔方即可产生电能.产生的电能储存于魔方内并通过USB端口给移动设备充电,此魔方根据电磁感应的原理发电,这个过程机械能转化为电能.

答案： 电磁感应；机械；电

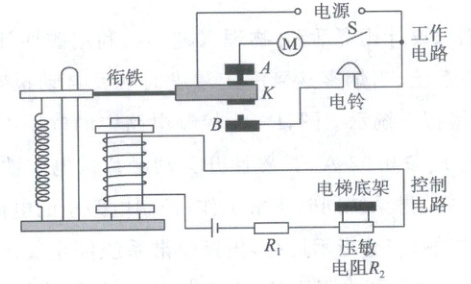

18. 为了安全,电梯都设置了超载自动报警系统,其工作原理如图所示.压敏电阻$R_2$的阻值会随压力的增大而减小.当电梯所载人数增多时,控制电路中的电流会增大(选填“增大”或“减小”),电磁铁的磁性会增强(选填“增强”或“减弱”).当电梯超载时,触点K与触点B(选填“A”或“B”)接触,电铃发出报警铃声.

答案： 增大，增强，B

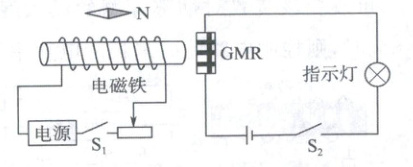

19. 如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关$S_1、$$S_2$时,小磁针N极指向右端,则电磁铁的左端为S极,电源右端为正极.要使指示灯变亮,滑动变阻器的滑片应向右滑动.

答案： S；正；右

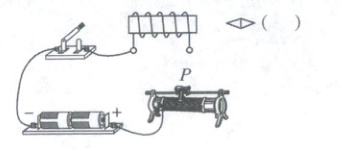

20. 如图所示,用笔画线代替导线将电路连接完整,并在括号中标出小磁针静止时右端的磁极名称(要求：闭合开关,
移动滑片P时,螺线管磁性强弱改变).

答案： 1. 电路连接：将滑动变阻器金属杆两端任一接线柱与螺线管右侧接线柱用导线连接（或与螺线管左侧接线柱连接也可），构成完整电路。
2. 小磁针右端磁极：S 极。
