《2025年综合应用创新题典中点八年级物理上册苏科版》

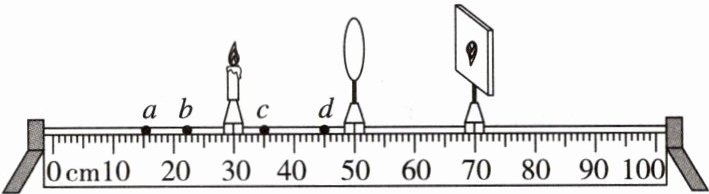

10. [2024·泰安] 在“探究凸透镜成像的规律”实验中,当蜡烛、凸透镜、光屏放置的位置如图所示时,烛焰在光屏上成清晰的倒立、等大的像。下列说法中(D)

①该凸透镜的焦距为20 cm
②将蜡烛放在d点时,成像原理与投影仪相同
③将蜡烛由b点移至a点时,移动光屏,可在光屏上成更小的像
④将蜡烛放在c点,移动光屏,可在光屏上成倒立、放大的像
A.只有①③正确
B.只有④正确
C.只有②④正确
D.只有③④正确

答案： D

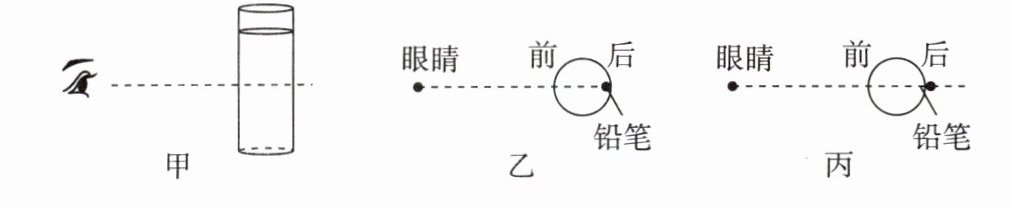

11.(科学思维 科学推理)如图甲所示,在装有水的杯子里,小红将一支铅笔分别紧贴杯壁内、外竖直放置,两次都观察到铅笔放大的像,俯视图如图乙、丙所示。下列说法正确的是(A)

A.图乙中铅笔向前移,像一直变小
B.图乙中铅笔向前移,像先变小后变大
C.图丙中铅笔向后移,像一直变大
D.图丙中铅笔向后移,像先变小后变大

答案： A

12. [2024·镇江丹徒区月考] 如图所示,保持凸透镜位置不变,先后把蜡烛的烛焰移至a、b、c、d各点处,并分别调整光屏的位置寻找清晰的像,则烛焰在a处时,呈倒立、缩小(填“放大”或“缩小”)的实像；烛焰在b处时,呈倒立、放大的实像；烛焰在d处时,光屏上不会出现烛焰的像。(后两空均填“a”“b”“c”或“d”)

答案： 缩小；b；d

13. [2024·淮安] 在“探究凸透镜成像规律”实验中：

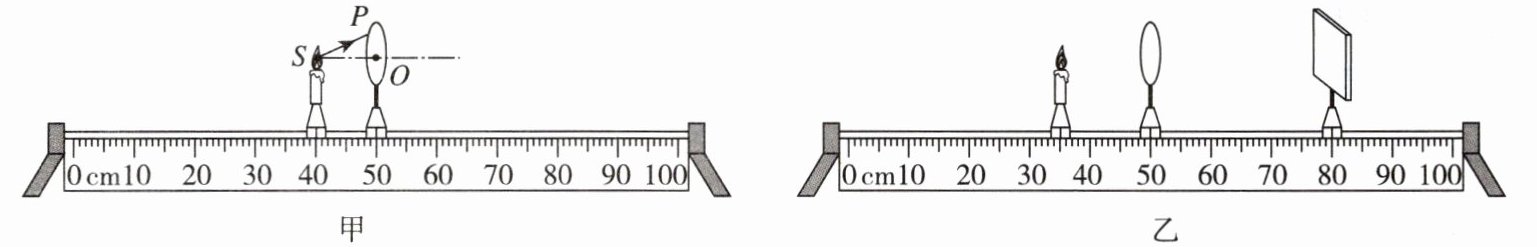

(1)如图甲所示,S为烛焰中心,凸透镜的焦距f = 10 cm,O为光心。画出光线SP经过凸透镜后的折射光线。
(2)蜡烛、凸透镜和光屏在光具座上的位置如图乙所示,此时光屏上承接到烛焰清晰的像(未画出),生活中的投影仪就是根据这一原理制成的。若蜡烛和光屏位置不变,将凸透镜移至65cm刻度线处,光屏上能再次承接到烛焰清晰的像。
(3)凸透镜成像规律被广泛应用于摄像器材中,小明发现手机不用像数码相机那样“调焦”,也能获得清晰的像。他将
拿到实验室去探究,实验数据如下表所示。

根据表中数据,判断手机镜头的焦距最接近(D)
A. 5 m
B. 0.5 m
C. 0.05 m
D. 0.005 m
(1) 从P点沿平行于主光轴方向画出折射光线（图略）。

答案：
(1) 从P点沿平行于主光轴方向画出折射光线（图略）。
(2) 投影仪；65
(3) D
